Plaats van herkomst:
China
Merknaam:
Customization
Certificering:
ISO9001
Modelnummer:
20679 20680
Document:

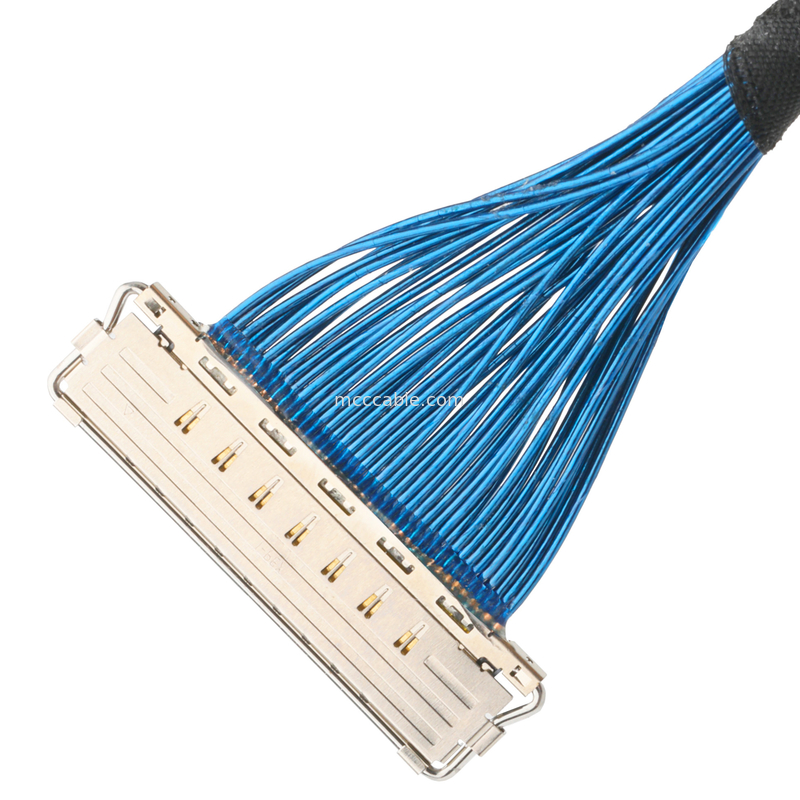

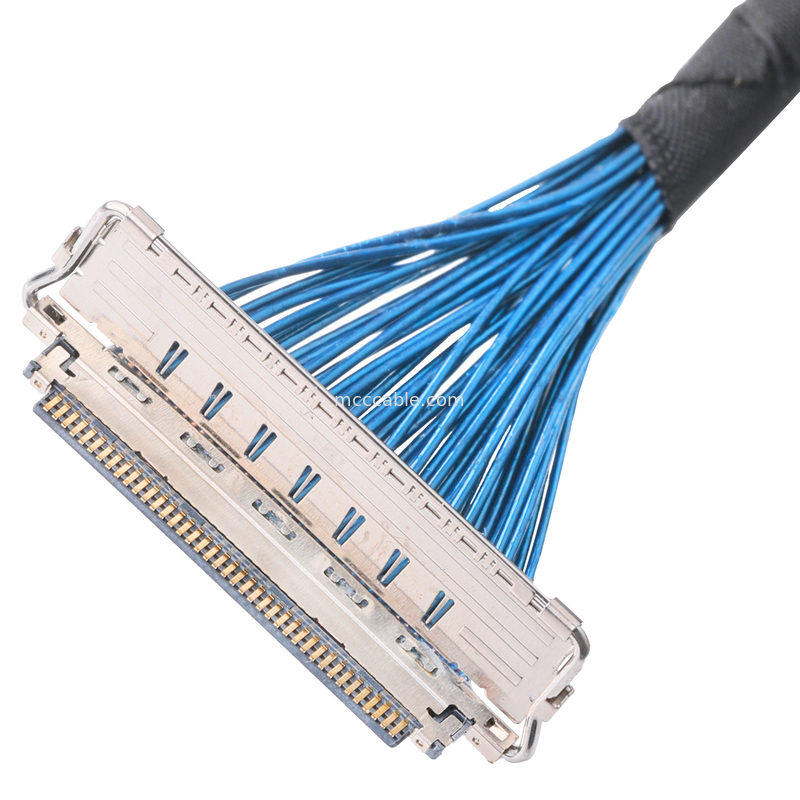

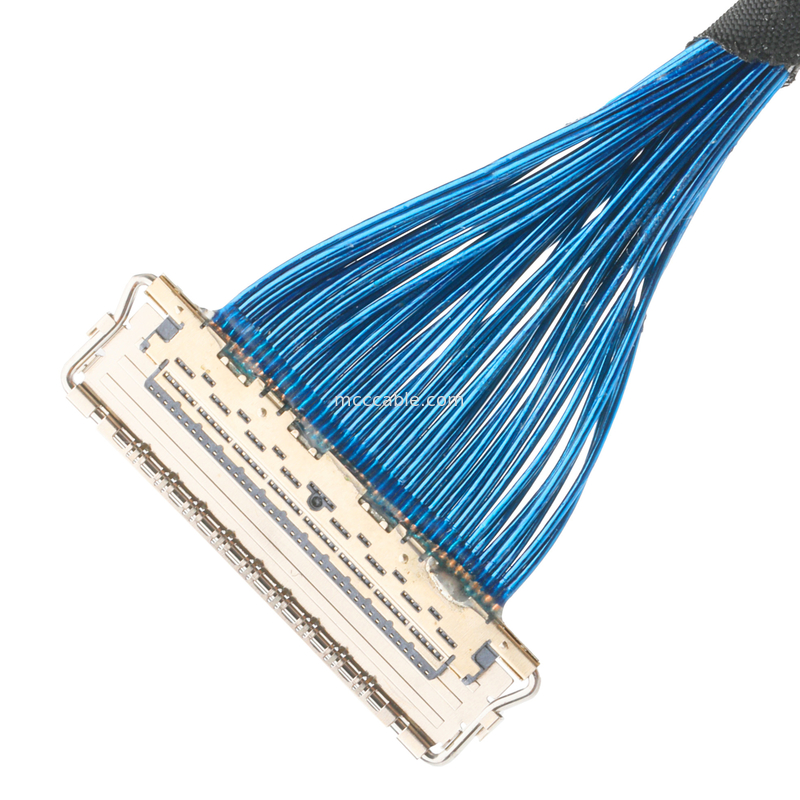

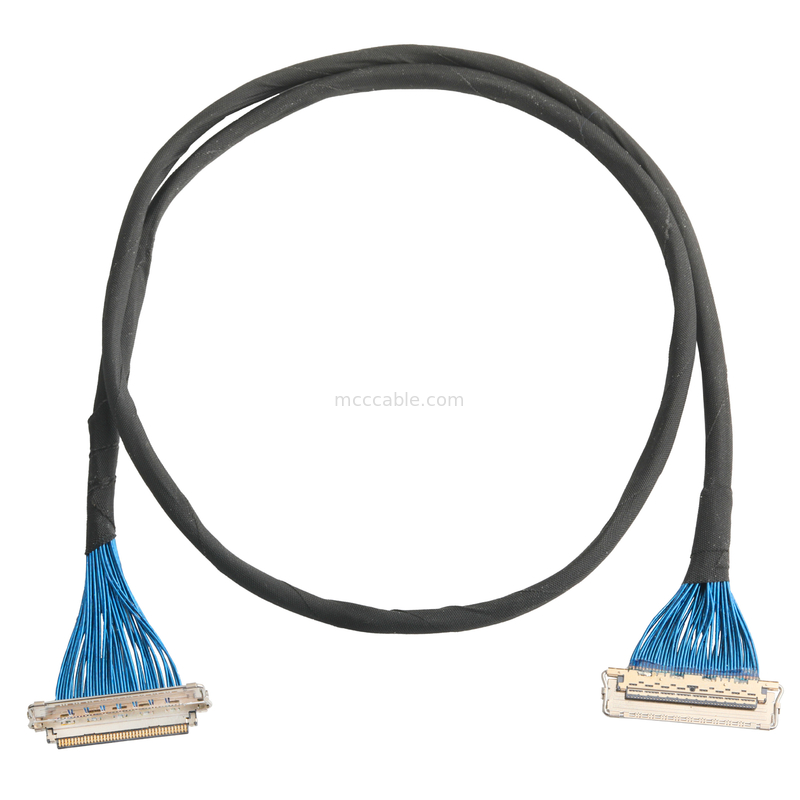

EDP-kabel serie 20679-040T-01 40P 0,4 mm Pitch Volledig afgeschermd
In data servers toegepast Wire Horizontal OEM/ODM
EDP-KABEL 20679 Parameter:
| Paringsrichting | horizontaal |
| Contactpijl | 0.40 mm |
| Hoogte | 1.10 Max. |
| Diepte | 6.20 mm |
| Breedteformule | 6.95+(0.4*?p) mm |
| Aantal pinnen | 20 30 40 50 |
| Micro-coaxiale kabel (AWG) | #38 #40 #42 #44 #46 |
| Discrete kabel | #34 #36 #38 #39 #40 #42 #44 #46 |
| Huidige rating | 0.1A AC/DC [AWG #44] per contact/tot 50 contacten 0.24A AC/DC [AWG #42] per contact/tot 50 contacten 0.3A AC/DC [AWG #40] per contact/tot 50 contacten 0.5A AC/DC [AWG #38] per aansluiting/maximaal 18 aansluitingen 0.8A AC/DC [AWG #36] per contact/tot 6 contacten 1.0A AC/DC [AWG #34] per contact/tot 6 contacten |
| Toepasselijke normen (alleen ter referentie) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8,1 Gbps) eDP HBR 2 (5,4 Gbps) eDP (2,7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi-standaarden |
| Mechanisch slot | - Ja, dat klopt. |
| Volledige afscherming (ZenShield®) | - Ja, dat klopt. |
20679 Voordeel:
EDP's zijn standaardinterfaces die worden gebruikt voor het aansluiten van displaypanelen en moederborden in elektronische apparaten.
Een kabel met een afgeschermd mechanisch slot betekent dat deze afgeschermd is om elektromagnetische interferentie te verminderen en aldus de signaalkwaliteit en stabiliteit te verbeteren.mechanisch slotverwijst naar de kabelconnector met een specialevergrendelingom te voorkomentoevallige ontkoppelingof loslaten.
Belangrijkste kenmerken van eDP-kabels
Hoge bandbreedte: eDP-kabels kunnen een aanzienlijk hogere bandbreedte leveren dan eerdere normen en ondersteunen video-resoluties tot 8K (7680x4320) bij 60Hz of zelfs hoger wanneer nieuwere versies worden gebruikt.Dit maakt het ideaal voor toepassingen die high-definition en ultra-high-definition video output.
Laag stroomverbruik: eDP is ontworpen om te werken met een laag stroomverbruik, wat vooral gunstig is in batterij-aangedreven apparaten zoals laptops, tablets en draagbare monitors.De lage energiebehoefte zorgt voor een langere levensduur van de batterij en behoudt tegelijkertijd een hoge kwaliteit van het beeldscherm.
Flexibel en compact ontwerp: eDP-kabels zijn doorgaans dun en flexibel, waardoor ze gemakkelijker in compacte apparaten met beperkte ruimte kunnen worden geïntegreerd.en meer draagbare apparaten.
Ondersteuning voor meerdere schermenDit is ideaal voor installaties met meerdere schermen of voor toepassingen waarbij één apparaat tegelijkertijd inhoud op meerdere schermen moet weergeven.zoals in digitale signage of geavanceerde gaming-opstellingen.
Verbeterde weergavefuncties: eDP ondersteunt functies zoals dynamische verversingspercentages, hoge kleurafdruk en verbeterde helderheidscontrole, waardoor het geschikt is voor gebruik in apparaten met hoge eisen aan visuele kwaliteit,zoals high-end laptops, gaming-monitors en digitale borden.
CA II 20679 Reeks:
| Deelnummer Beschrijving | Aantal pinnen | Deelnummer | |
| Sluiting voor de kabelverbinding | 20 | 20679-020T-01 | |
| 30 | 20679-030T-01 | ||
| 40 | 20679-040T-01 | ||
| 50 | 20679-050T-01 | ||
| delen voor stekker | Sluitingshal | 20 | 20680-020T-01 |
| 30 | 20680-030T-01 | ||
| 40 | De in punt 1 bedoelde vergunningen zijn van toepassing op: | ||
| 50 | 20680-050T-01 | ||
| Ploegshell | 20 | 3204-0201 | |
| 30 | 3204-0301 | ||
| 40 | 3204-0401 | ||
| 50 | 3204-0501 | ||
| Vergrendeling | 20 | 20681-020T-01 | |
| 30 | 20681-030T-01 | ||
| 40 | 20681-040T-01 | ||
| 50 | 20681-050T-01 | ||
| Receptacle | 20 | 20682-020E-02 | |
| 30 | 20682-030E-02 | ||
| 40 | 20682-040E-02 | ||
| 50 | 20682-050E-02 | ||
Micro-coaxiale kabels assemblage mogelijkheden:
1.Structuur van coaxiale kabels 2.Micro-coaxiale kabels
3.Hoge flexibiliteit 4. Uitstekende belemmeringscontroleerbaarheid
5Uitstekende afschermingsfunctie.
7.High-Performance EMC Shielding 8. Product assemblageproces dat gebruikmaakt van hoge flexibiliteit
Waarom kiezen voor uw kabel- en connectoroplossingen
Als toonaangevende fabrikant van kabelassemblages en connectoren met expertise in grensoverschrijdende export begrijpen wij dat elke industrie unieke behoeften heeft als het gaat om connectiviteitsoplossingen.Of je nu in de luchtvaart bent, medische technologie, defensie, of elk ander veeleisend gebied, ons toegewijde team van ingenieurs is hier om op maat gemaakte kabels en connectoren te maken die voldoen aan de precieze specificaties van uw projecten.
Onze toewijding aan kwaliteit, duurzaamheid en innovatie zorgt ervoor dat we niet alleen functionele oplossingen bieden, maar ook oplossingen die de industriestandaarden overtreffen.We maken gebruik van geavanceerde technologieën en behouden een diep begrip van de veranderende marktvragen om oplossingen te bieden die optimale prestaties bieden.Of uw toepassing hoge precisie vereist voor luchtvaartsystemen, robuuste betrouwbaarheid voor defensie toepassingen,of strenge prestatienormen voor medische hulpmiddelen, hebben we de mogelijkheden om uw vereisten te ondersteunen.
We zijn er trots op om schaalbare, efficiënte en kosteneffectieve kabels te bieden die zich kunnen aanpassen aan projecten van elke complexiteit of schaal.onze flexibele productieprocessen zorgen ervoor dat elke oplossing met precisie wordt vervaardigd en op tijd wordt geleverd.
Met onze expertise op het gebied van grensoverschrijdende export, zijn we goed gepositioneerd om klanten wereldwijd te bedienen, naadloze internationale ondersteuning te bieden en ervoor te zorgen dat uw kabel- en connectorbehoeften efficiënt worden vervuld,waar je ook bent..
Werk samen met ons om ongeëvenaarde kwaliteit en service te ervaren in uw connectiviteitsoplossingen, en laat ons uw projecten tot leven brengen met betrouwbare,kabel en connectoren met een hoge prestatie die zijn ontworpen om de verwachtingen te overtreffen.
Is het een fabriek?
A: Ja, we hebben meer dan 17 jaar ervaring met ontwerp en productie!
Is er een certificering?
A:Ja, er zijn IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Wat is onze specialiteit?
A: We kunnen producten ontwerpen op aanvraag.
Q4. Accepteert u OEM/ODM-orders?
A: Ja, we accepteren OEM/ODM bestellingen. Voor OEM-bestellingen is de MOQ 100pcs. Voor ODM-bestellingen is de MOQ
1000 stuks. Vormkosten worden in rekening gebracht volgens het ontwerp.
Q5. Hoe lang duurt het om een bestelling te voltooien?
A: Voor kleine bestellingen en voorraadproducten duurt de voorbereiding en levering minder dan 3 dagen.
De levertijd is afhankelijk van de keuze van de klant, het snelst 7 dagen en het langst 1 maand.
Voor grote bestellingen, zoals we moeten bevestigen alles omvatten materiële voorbereiding, productie, deze pro
De bestelling kan worden verwerkt in 5 tot 21 werkdagen, afhankelijk van de bestelhoeveelheid.
En ten slotte, verpakking 1 dag, dus het snelste 7 dagen en het langste 25 dagen zonder verzending.
Als langdurige klanten, welke andere dienst kunnen we krijgen?
1Het nieuwe product zal worden aangeboden met de bestelling, zodat u kunt zien of het een potentieel product op de markt is.
En het te promoten, en u zult het recht hebben om het product in uw district te verkopen.
2- Aanvullende vergoedingskorting, goedkopere prijs bij aankoop van producten in kleinere hoeveelheden.
3We kunnen u helpen met promotiebeelden en maken afbeeldingen met het logo van klanten.
V. Hoe lang is de garantie voor de kabel en hoe beschermt u uw voordelen als deze defect is?
A: Al onze kabels worden verkocht met 12-36 maanden garantie, en voor grote hoeveelheid bestelling, zullen we bieden 0,3%
tot 0,5% back-up voor defect verzonden met de bestelling, dus als je bestelt 1000pcs, dat betekent dat je 100 kunt krijgen
Als u meer dan 5pcs en minder dan 0,1% fout krijgt, neem dan contact op met de verkoop.
bieden afbeeldingen, en we zullen uw probleem op te lossen in de manier van vervangen met een nieuwe bestelling of terugbetaling.
Accepteert u een gratis monsterbestelling?
A: Ja, de bestelling van monsters wordt ondersteund, sommige monsters kunnen gratis worden aangeboden, exclusief vracht.
