Plaats van herkomst:
China
Merknaam:
Customization
Certificering:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modelnummer:
M23 8-pins hybride kabel voor servomotor
M23 8-pins servomotor hybride kabel assemblage
¢ Custom OEM Industrial Interconnect
M23 8-pin servomotor hybride kabelsamenstelling:
Deze M23 8-Pin Servo Motor Hybrid Cable Assembly is een custom OEM oplossing ontworpen
voor industriële servomotorsystemen die geïntegreerde vermogen, signaal, remmen en thermische werking vereisen
terugkoppelingstransmissie in één enkele kabel.

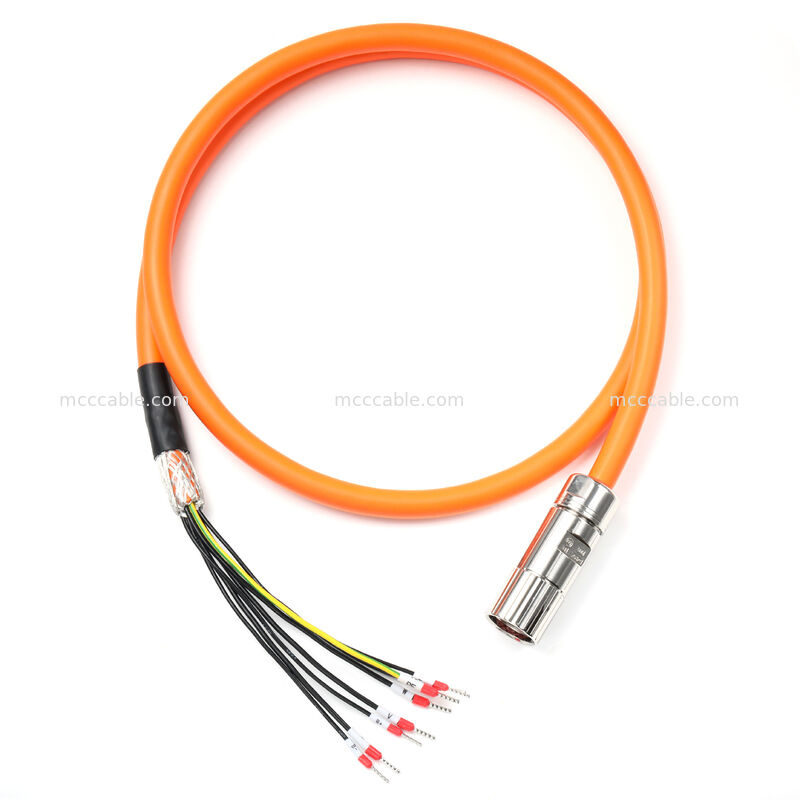

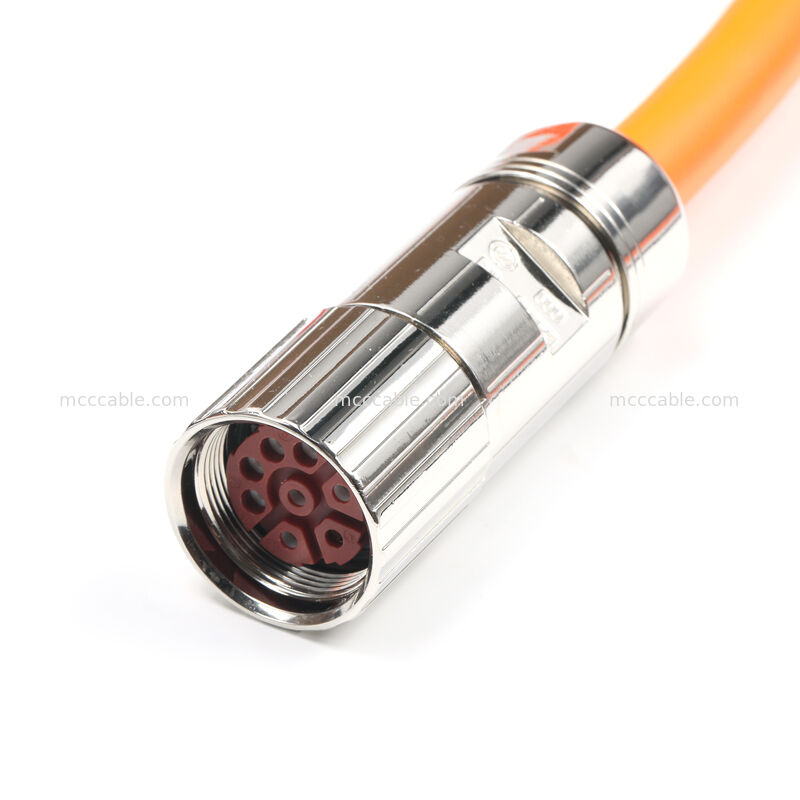

De montage is voorzien van een M23 8-pin cirkelvormige aansluiting (vrouwelijke) met een metalen behuizing en
een gegraven koppeling, gecombineerd met een afgeschermde servomotorkabel met meerdere kernen.
Op de open kant zijn de afzonderlijke geleiders duidelijk geïdentificeerd en afgesloten.
flexibele integratie in aandrijflijnen of eindblokken.
Kabel lengte, geleider configuratie, en terminatie stijl zijn volledig aanpasbaar op basis
op de motorspecificaties en systeemvereisten van de klant.
M23 8-pins servomotor hybride kabel assemblage ¢ Belangrijkste kenmerken:
M23 8-pin cirkelvormige aansluitingsinterface
Beveiligde draadloze koppeling voor industriële trillingsomgevingen
Hybride energie- en signaalontwerp
Ondersteunt motorfasen, remmen, thermische sensor en beschermende aarding

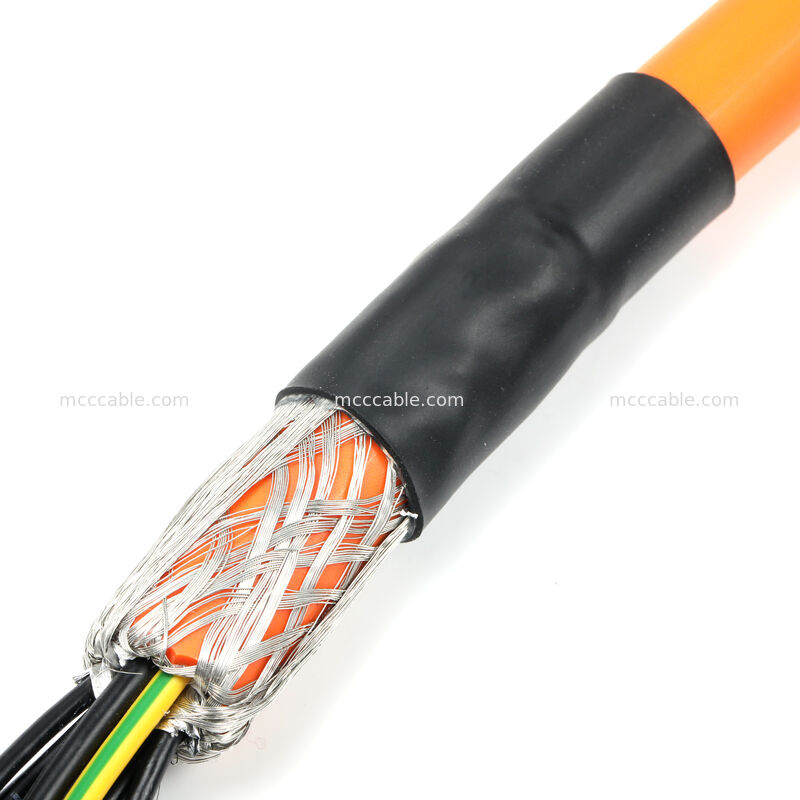

Geheel gevlochten afscherming met schelpgrondslag
Vermindert EMI en zorgt voor een stabiele motor
Industriële servo-kabelconstructie
Oranje buitenmantel voor duidelijke identificatie van de motorkabel

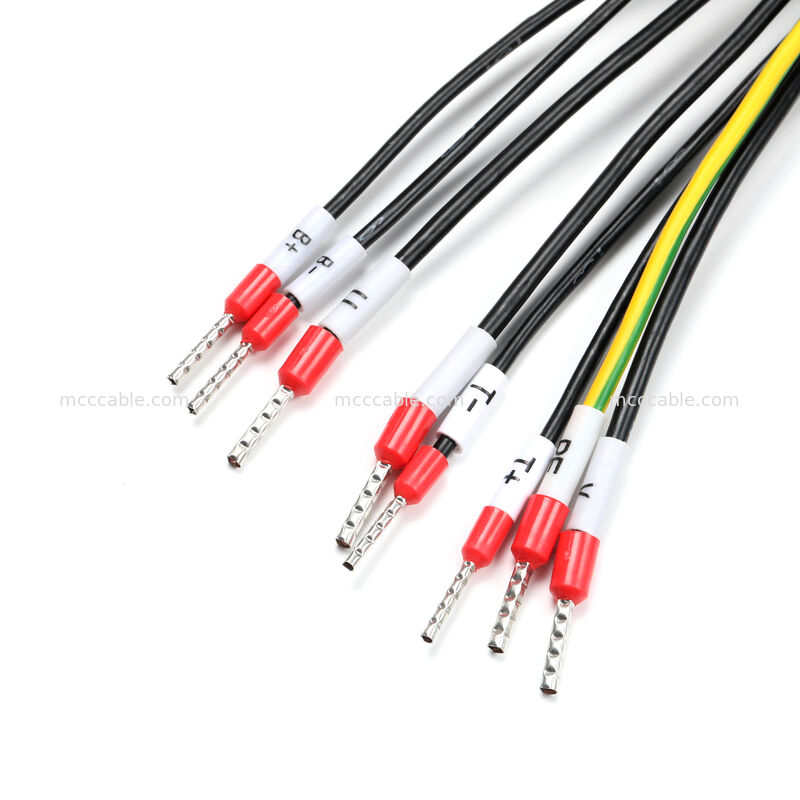

Individuele geleiders met etikettering
Vergemakkelijkt installatie, onderhoud en probleemoplossing
OEM-productie op maat
Gebouwd strikt volgens de tekening en motorinterface definitie
M23 8-pin servomotor hybride kabelsamenstelling Typische toepassingen:
industriële servomotoren
Automatiserings- en bewegingsbesturingssystemen
CNC- en robotapparatuur
Verpakkings- en productieapparatuur
OEM-motor- en aandrijvingsassemblages
M23 8-pin servomotor hybride kabelsamenvoeging
| Parameter | Beschrijving |
|---|---|
| Productsoort | Servomotor-hybride kabelmontage |
| Type aansluiting | M23 cirkelvormige connector |
| Geslacht van de connector | Vrouwelijke |
| Aantal pinnen | 8 |
| Verbindingsbehuising | metalen, met draad |
| Kabelstructuur | Servo-kabel met meervoudig kernscherm |
| Bescherming | Gehele gevlochten schild |
| Aarding | Schild aangesloten op de connector |
| Kleur van de buitenjas | Oranje |
| Beëindiging (motorzijde) | M23-connector |
| Beëindiging (aan de zijde van de controller) | Open draad, gelabeld |
| Kabellengte | Aanpassing (per tekening) |
| Vervaardigingsmodus | Custom OEM / ODM |
| Naleving | RoHS-conform |
M23 8-pin servomotor hybride kabelmontage
| M23 Pin | Definitie van het signaal | Identificatie | Kleur van de draad |
|---|---|---|---|
| 1 | U | U | Zwart |
| 4 | V | V | Zwart |
| 3 | W | W | Zwart |
| 2 | PE (beschermende aarde) | PE | Geel / Groen |
| Een | Thermische sensor + | T+ | Zwart |
| B. | Thermische sensor | - Ik weet het niet. | Zwart |
| C | Rem + | B+ | Zwart |
| D | Bremsen | B- | Zwart |
| Schelp | Schild | Schild | — |
M23 8-pins servomotor hybride kabel assemblage
Kabellengte en materiaal van de mantel
Alternatieve M23-codering of pinconfiguraties
Verschillende doorsneden van geleiders
Eindpunt: open draad, terminal of aansluiting
Opties voor etikettering, markering en verpakking
Ingenieursondersteuning is beschikbaar vanaf de validatie van monsters tot de massaproductie.
Is het een fabriek?
A: Ja, we zijn een fabriek met meer dan 16 jaar ervaring in ontwerp en productie.
Is er een certificering?
A: Ja, we hebben ISO9001, ISO14001, TS16949, ISO13485 en UL certificeringen.
Wat is uw specialiteit?
A: Wij kunnen producten ontwerpen volgens de toepassingsvereisten.
Q4. Accepteert u OEM/ODM-orders?
A: Ja, we accepteren OEM en ODM bestellingen. Voor OEM bestellingen is de MOQ 100 stuks. Voor ODM
De bestellingen, de MOQ is 1000 stuks. Een vorm kosten in rekening gebracht zal worden afhankelijk van het ontwerp.
Q5. Hoe lang duurt het om een bestelling te voltooien?
A: Voor kleine bestellingen en voorraadproducten duurt de voorbereiding en levering minder dan 3 dagen.
Verzendtijd is afhankelijk van de gekozen methode snelst 7 dagen, langst 1 maand.
Bestellingen, materiaal voorbereiding duurt 5 21 werkdagen afhankelijk van de hoeveelheid, testen 1 3
De snelste levertijd is 7 dagen, en de langste is 25 dagen,
exclusief scheepvaart.
V. Welke extra diensten kunnen langdurige klanten krijgen?
A:Nieuwe producten worden samen met bestellingen aangeboden, zodat u hun marktpotentieel kunt testen
Verkoop ze in uw district. Extra tariefkortingen en lagere prijzen voor kleinere hoeveelheden
Aankoop. Ondersteuning met promotiebeelden, inclusief het toevoegen van uw logo.
Q7. Hoe lang is de garantie en hoe beschermt u klanten bij gebreken?
A: Alle kabels zijn voorzien van een garantie van 12 36 maanden.
Bijvoorbeeld, als u 1000 stuks bestelt, zijn er 1003 stuks bij.
als er 5 defecte stuks zijn en het gebrek lager is dan 0,1%, neem dan contact op met ons verkoopteam met foto's.
We vervangen de goederen in uw volgende bestelling of geven u een terugbetaling.
Accepteer je gratis monsterorders?
A: Ja, de bestelling van monsters wordt ondersteund.
kosten niet inbegrepen).
Hoe kun je contact met ons opnemen?
Stuur uw aanvraaggegevens hieronder en klik nu op "Zend"!
Gratis monsters en de beste prijs wachten op je.
Als u een product niet kunt vinden op onze website, neem dan gerust contact met ons op ̇ zelfs als wij het niet produceren,
We kunnen u helpen om hetzelfde product te kopen met een goede kwaliteit en prijs.
Stuur uw vraag rechtstreeks naar ons
