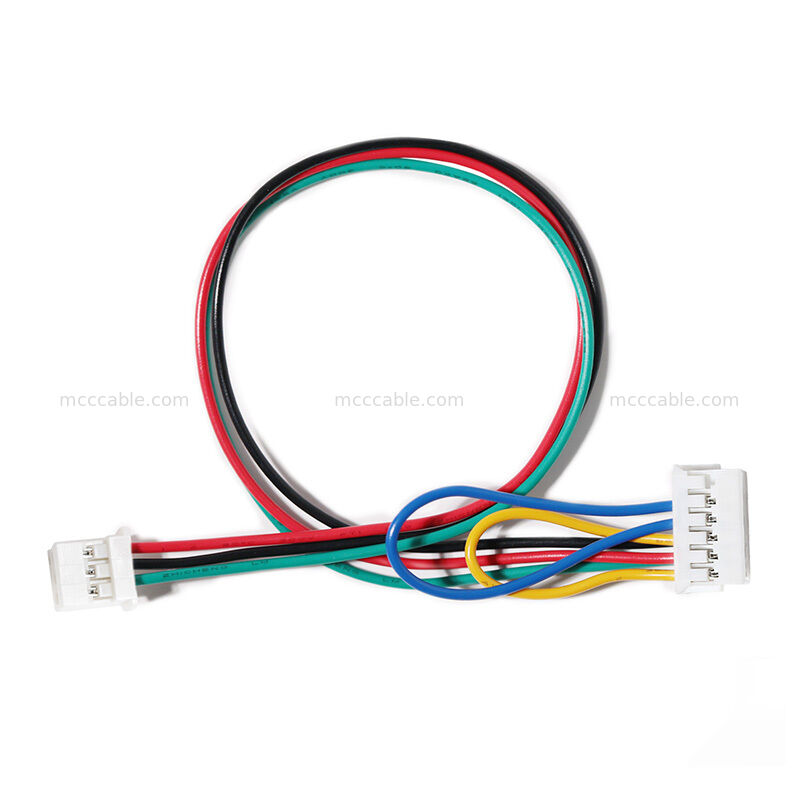

22AWG 5V stroomkabelassemblage

Deze 22AWG 5V Power Cable Assembly is ontworpen voor hulpstroomverbindingen

De kabelconstructie maakt gebruik van UL1061 22 AWG-draad en een 2,0 mm toonhoogte

verbindingsconfiguratie voor een betrouwbare elektrische aansluiting op bordniveau.

Met een gedefinieerde draadkleur en pin-out configuratie, kan deze aangepaste kabel assemblage worden

vervaardigd volgens specifieke elektrische, dimensionale en connectorvereisten.

22AWG 5V elektriciteitskabel assemblage specificaties

5V-stroomkabel voor aansluiting op het bord

Deze 5V-stroomkabel is ontworpen voor het aansluiten van een hulpstroom van 5V op een

De kabel maakt gebruik van een multi-positie connectorconfiguratie om de vereiste

elektrische verbinding tussen de voedingsbron en het bord.

De gespecificeerde constructie omvat een 12-positie aansluiting aan één zijde en een 3-positie aansluiting

aansluiting aan de andere kant, met een toonhoogte van 2,0 mm.

Dit type stroomkabel is geschikt voor elektronische apparatuur en systemen die

een speciale kabelsamenstelling voor de stroomverbinding op bordniveau.

2.0 mm pitch connector kabel assemblage

De 2.0mm pitch connector kabel assemblage maakt gebruik van connector behuizingen en tin-geplatte crimp

de voor de kabelstructuur gespecificeerde eindpunten.

De tekening identificeert:

• 2.0 mm pitch connector behuizing
• Configuratie van de connector met 12 posities
• Configuratie van de verbinding met drie posities
• met een vermogen van niet meer dan 10 kg
• 22 AWG compatibele draad

De gespecificeerde connectorcomponenten omvatten een 2.0 mm pitch behuizing en crimp terminals

geschikt voor de aangegeven draadgrootte.

UL1061 22AWG Kabelconstructie

De UL1061 22AWG-kabel gebruikt vijf individueel geïdentificeerde draden in zwart, rood, geel, groen,

en blauw.

De gespecificeerde draad structuur biedt een duidelijke kleur identificatie voor de vereiste pin-to-pin

de bekabeling.

De kabelspecificatie identificeert draad UL1061 met een nominale temperatuur van 80°C en een nominale

een spanning van 300 V.

Op maat gemaakte 5V-kabels

Deze aangepaste 5V-kabel assemblage volgt een gedefinieerde pin-out configuratie om consistente

elektrische verbinding tussen de twee connectoren.

De vijf draadkleuren zijn:

• Geel
• Groen
• Rood
• Zwart
• Blauw

22AWG-kwaliteitsonderzoek van de verzameling van stroomkabels

De 22AWG-stroomkabel is onderworpen aan bepaalde eisen inzake elektrische inspectie.

De tekening specificeert:

• 100% open, korte en intermitterende tests
• Maximale geleiderweerstand: 3 Ω
• Minimale isolatieweerstand: 10 MΩ bij 200 V gelijkstroom
• Controle van gespecificeerde afmetingen
• Naleving van RoHS 3.0

5V-stroomkabeltoepassingen

De 5V-stroomkabel is bestemd voor hulpstroomverbindingen met elektronische apparaten.

De 22 AWG-draad, de gedefinieerde connectorconfiguratie en de gespecificeerde pin-out maken het

geschikt voor toepassingen waarvoor een speciale stroomverbinding op het bord vereist is.

Typische toepassings-sleutelwoorden voor deze kabel zijn:

• 5V hulpstroomverbinding
• Boordstroomverbinding
• Elektronica-uitrusting
• Interne stroomvoorziening
• Aanpassingskabels
• Verbinding van het paneel met de stroomvoorziening
