Plaats van herkomst:
China
Certificering:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modelnummer:
DF36-25P-0.4SD

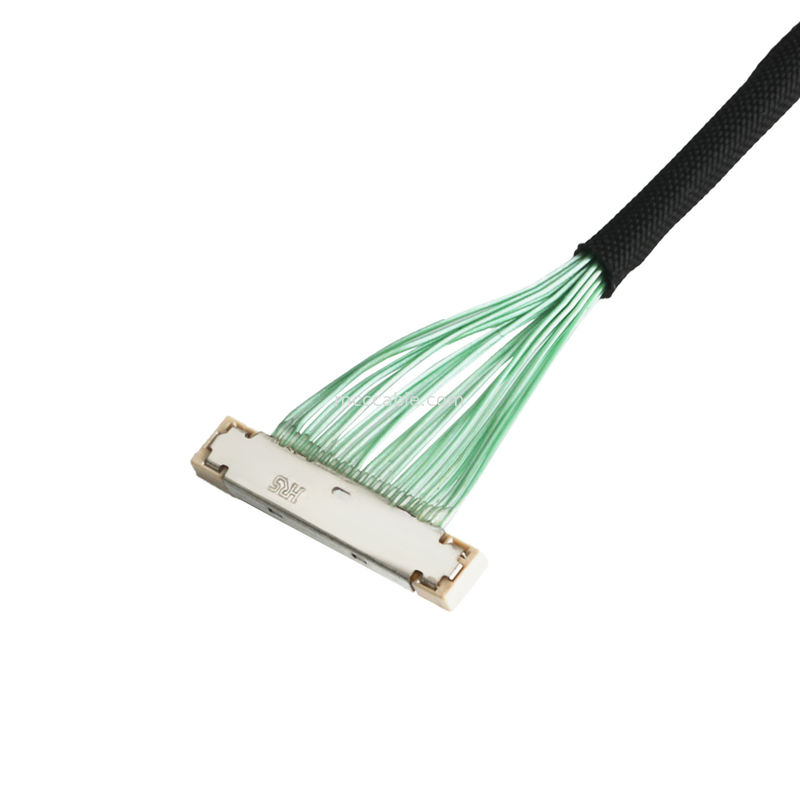

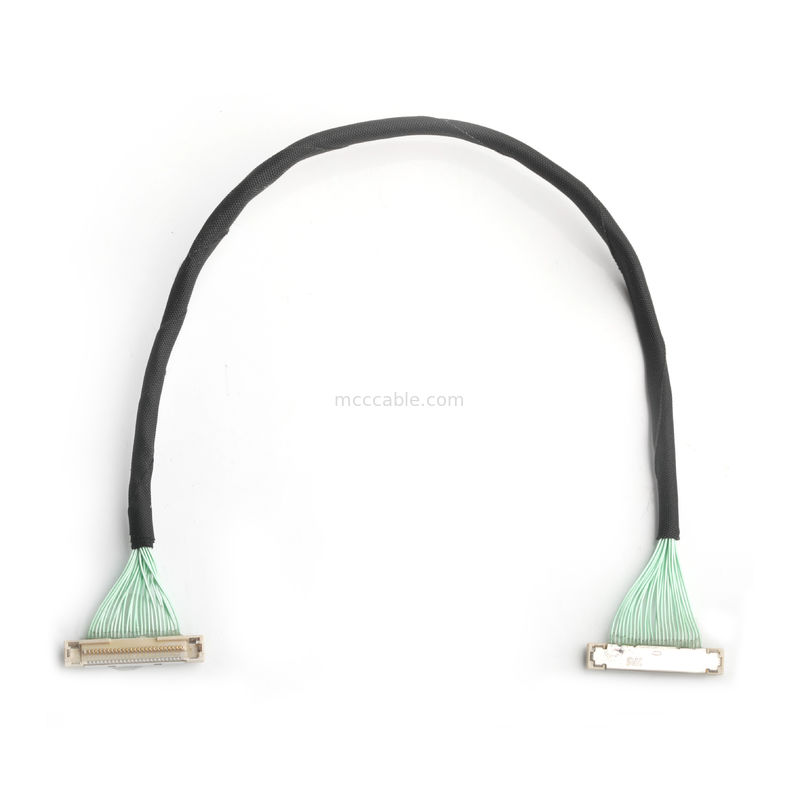

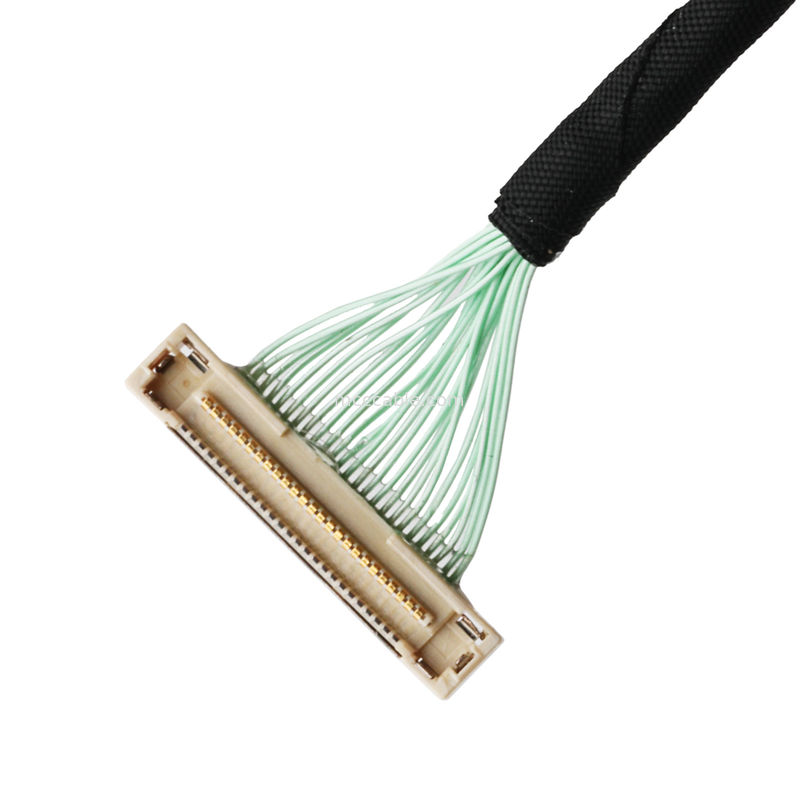

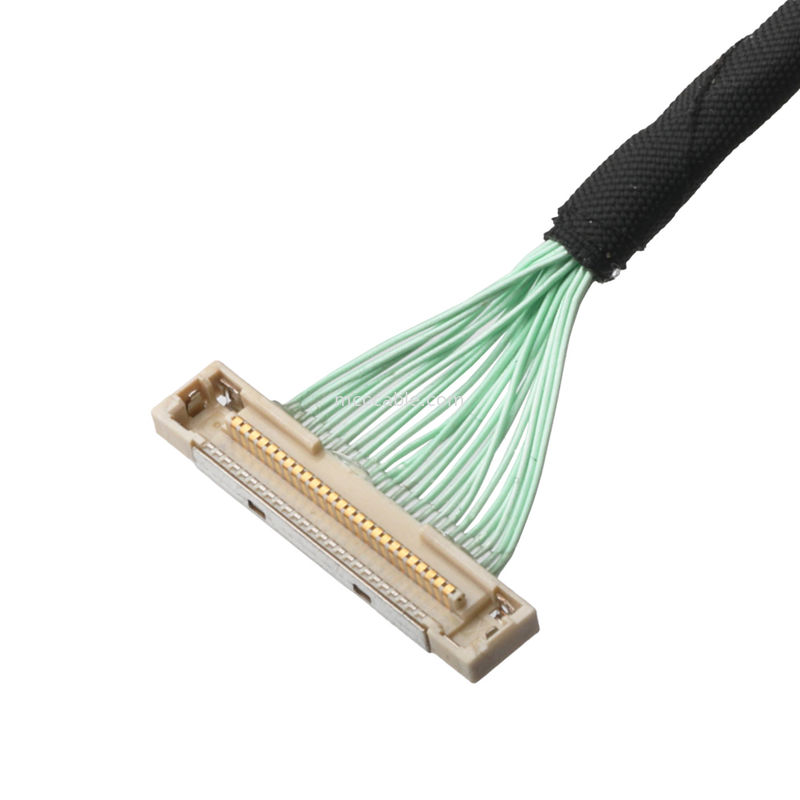

DF36-25P-0.4SD Micro coaxkabel
DF36 25pin 0,3SD gegevensblad:
| Artikel 1 | Specificatie | Voorwaarden |
|---|---|---|
| 1Isolatieweerstand | 50MΩ min | 100 V gelijkstroom |
| 2Voltage bestand. | Geen overstraling of isolatiefout | 100 V wisselstroom / 1 minuut |
| 3Contactweerstand. | Signal: maximaal 80mΩ, grond: maximaal 80mΩ | 100 mA (DC of 1000 Hz) |
| 4Vibratie | Geen elektrische discontinuïteit van 1 u of langer | Frequentie: 10 tot 55 Hz, enkele amplitude van 0,75 mm, 10 cycli in elk van de 3 axiale richtingen |
| 5. Vochtigheid | Contactweerstand (verandering ten opzichte van de oorspronkelijke waarde) max. 50 mΩ. Isolatieweerstand: 25 M? min. Geen beschadiging, scheuren of onderdelenverwijzing. |
96 uur bij 40 ± 2°C, luchtvochtigheid 90-95% |
| 6. Temperatuurcyclus | Contactweerstand (verandering ten opzichte van de oorspronkelijke waarde) max. 50 m. Isolatieweerstand: 25 M? min. Geen beschadiging, scheuren of onderdelenverwijzing. |
Temperatuur: -55°C → 5 tot 35°C → 85°C → 5 tot 35°C, Tijd: 30 min → 2 tot 3 min → 30 min → 2 tot 3 min, 5 cycli |
| 7. Duurzaamheid | Verandering van de contactweerstand: maximaal 50 mΩ | 30 cycli |
| 8Weerstand tegen soldeerwarmte | Geen beschadiging, scheuren of verplaatsing van onderdelen | Terugstroom: bij het aanbevolen temperatuurprofiel, handmatig solderen: 350°C gedurende 3 seconden |
0.4 mm pin pitch, 1,5 mm assemblage hoogte, board-to-fine draad coaxial connector
DF36 25pin 0,3SD kabelBedrading:
1. Kleine assemblagehoogte en plaat afdruk
2Versterkt afscherming en grondverbinding.
3Betrouwbare sluiting.
4Betrouwbare elektrische prestaties en mechanische verbinding
5. weerstand tegen onttineren
6. Hoge duurzaamheid paringsstructuur
7. loodvrij, halogeenvrij
LVDS-kabel,LCD-kabel,eDP-kabel,LVDS-kabel,LCD-bandkabel
DF36 Meestal gebruikte delen van verbindingen:
Het is de eerste keer dat een van de volgende factoren wordt gebruikt:
De volgende gegevens zijn van toepassing op de gegevens die in de lijst zijn opgenomen.
DF36 25pin 0,3SD kabelBedrading:
Mikro-coaxialkabel van :
DF36-25P-0.4SD Toepassing:
De camera met 2 miljoen 1080P MIPI-signalen, impedantie vragen voor 100±10Ω, maar discrete draad kan
alleen bij 100±15Ω, en de toonhoogte van de afzonderlijke draad is onstabiel tijdens het productieproces, is er
Micro coaxialkabel kan zeer goed voldoen aan de impedantievereisten; bovendien
camera's die in een grote hoek kunnen draaien, vereisen hogere eisen aan de levensduur van de interne aansluitingen,
Dus momenteel gebruiken de meeste van hen ffc-kabelassemblies, DF36 micro coaxikabel, KEL USL20-30S, enz.
Is het een fabriek?
A: Ja, we hebben meer dan 16 jaar ervaring in ontwerp en productie!
Is er een certificering?
A: Ja, er zijn IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Wat is onze specialiteit?
A: We kunnen producten ontwerpen op aanvraag.
Q4. Accepteert u OEM/ODM-orders?
A: Ja, we accepteren OEM/ODM bestellingen. Voor OEM bestellingen, MOQ is 100pcs. Voor ODM bestellingen, MOQ
1000 stuks. Vormkosten worden in rekening gebracht volgens het ontwerp.
Q5. Hoe lang duurt het om een bestelling te voltooien?
A: Voor kleine bestellingen en voorraadproducten duurt de voorbereiding en levering minder dan 3 dagen
De levertijd is afhankelijk van de keuze van de klant, het snelst 7 dagen en het langst 1 maand.
Voor grote bestellingen, zoals we moeten bevestigen alles omvatten materiële voorbereiding, productie, deze pro
De bestelling kan worden verwerkt in 5 tot 21 werkdagen, afhankelijk van de bestelhoeveelheid, de test duurt 1 tot 3 werkdagen, de
En ten slotte, verpakking 1 dag, dus het snelste 7 dagen en het langste 25 dagen zonder verzending.
Als langdurige klanten, welke andere dienst kunnen we krijgen?
1Het nieuwe product zal worden aangeboden met de bestelling, zodat u kunt zien of het een potentieel product op de markt is.
En je hebt het recht om het product in je district te verkopen.
2- Aanvullende vergoedingskorting, goedkopere prijs bij aankoop van producten in kleinere hoeveelheden.
3We kunnen u helpen met promotiebeelden en maken afbeeldingen met het logo van klanten.
Q7. Hoe lang is de garantie voor de kabel en hoe beschermt u uw voordelen als deze defect is?
A: Al onze kabels worden verkocht met 12-36 maanden garantie, en voor grote hoeveelheid bestelling, zullen we bieden 0,3%
tot 0,5% back-up voor defect verzonden met de bestelling, dus als je bestelt 1000pcs, dat betekent dat je 100 kunt krijgen
Als u meer dan 5pcs en minder dan 0,1% fout krijgt, neem dan contact op met de verkoop.
bieden afbeeldingen, en we zullen uw probleem op te lossen in de manier van vervangen met een nieuwe bestelling of terugbetaling.
Accepteert u een gratis monsterbestelling?
A: Ja, de bestelling van monsters wordt ondersteund, sommige monsters kunnen gratis worden aangeboden, exclusief vracht.
