25-pins DF36 afgeschermde kabelassemblage – Aangepaste OEM-oplossing

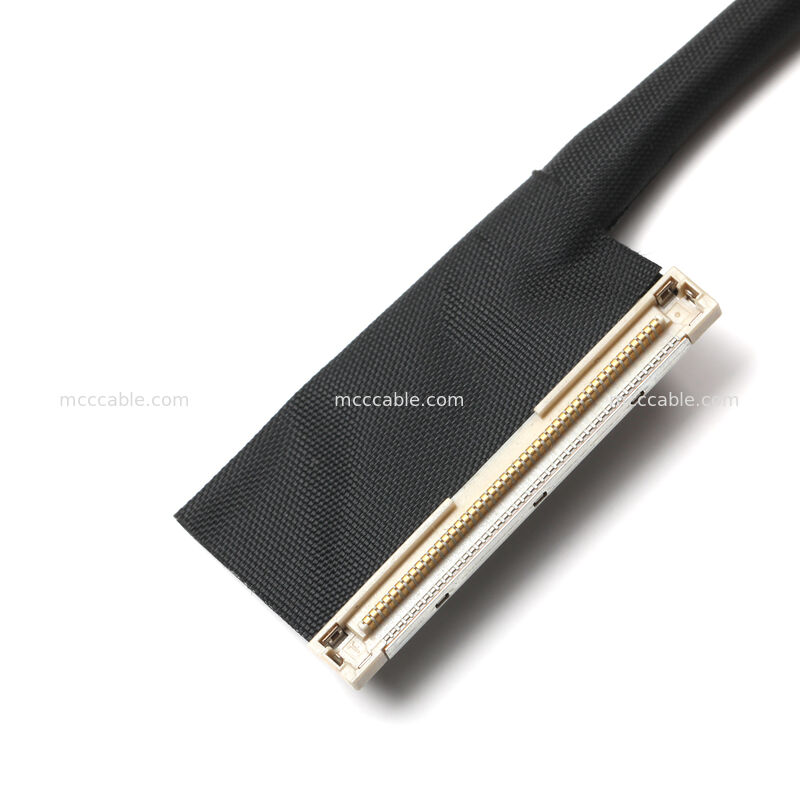

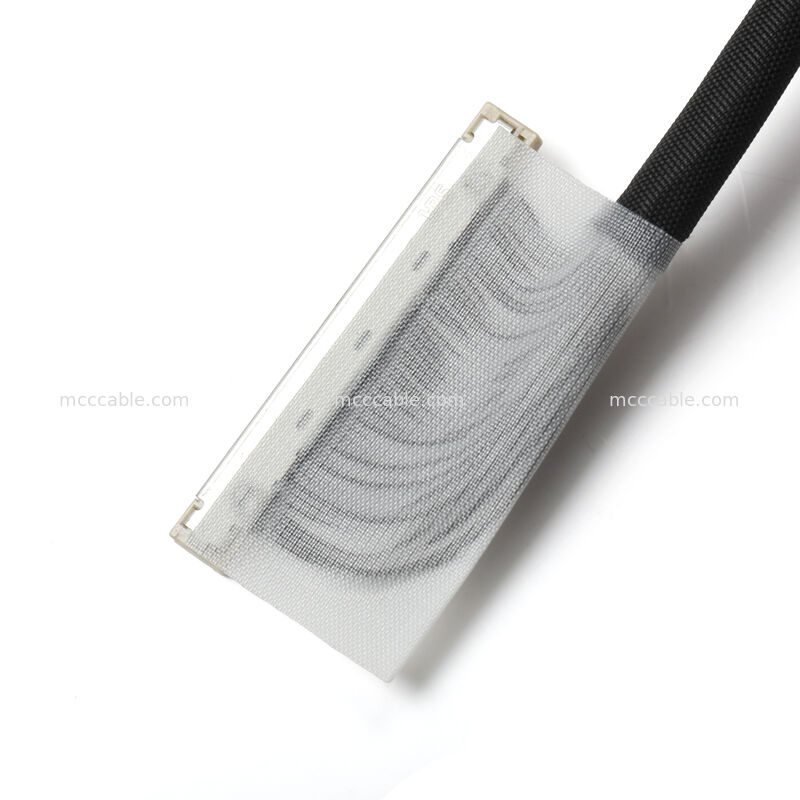

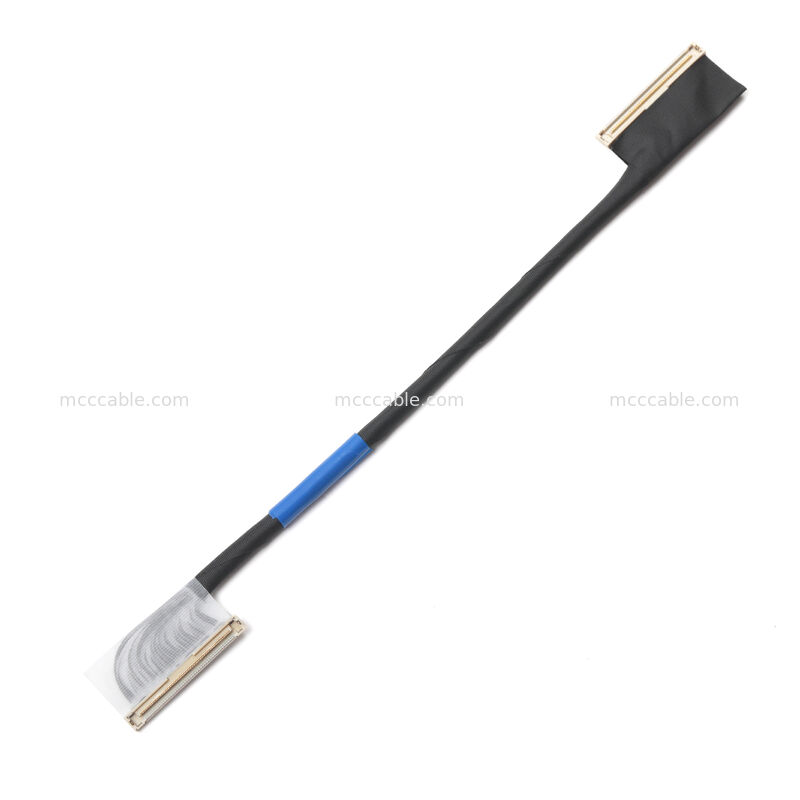

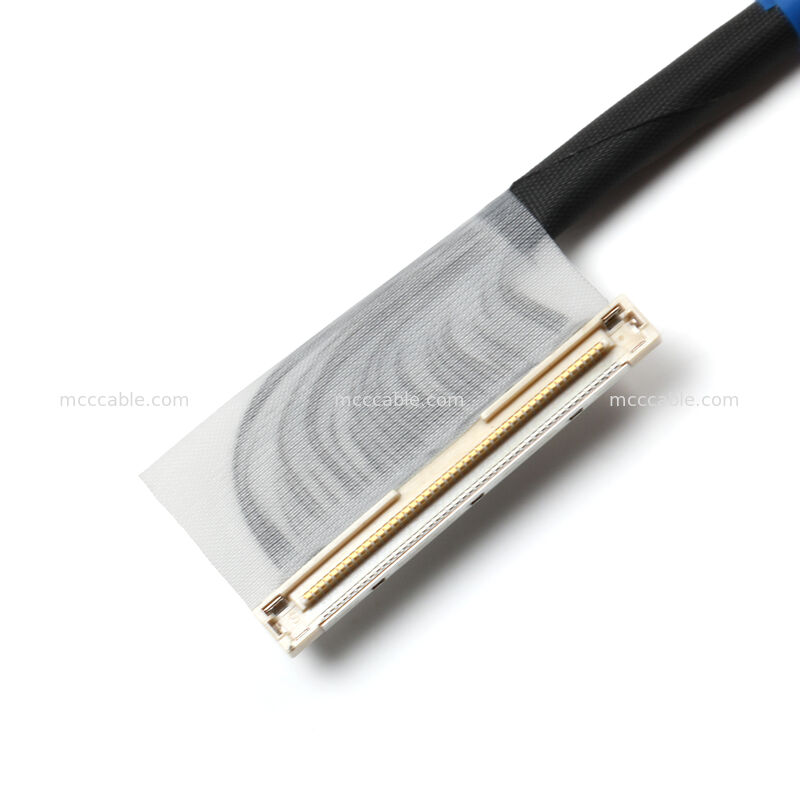

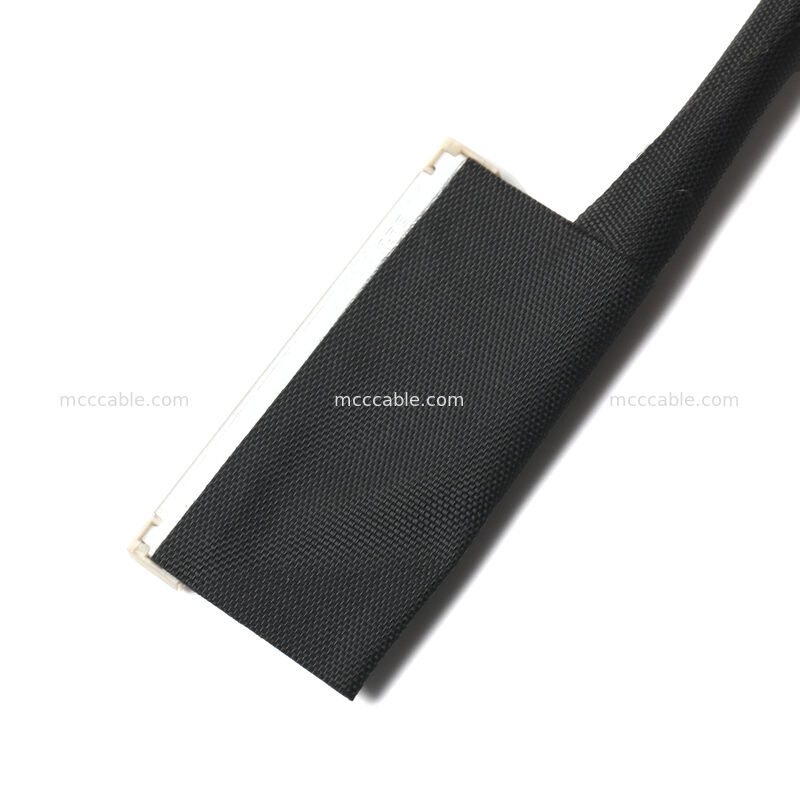

A3E_TOF 25-pin DF36 afgeschermde kabelassemblage
¢ Custom OEM-oplossing



A3E_TOF 25-pin DF36 afgeschermde kabelsamenstelling:

25 pin DF36 aansluitkabelassemblage
Uitgerust met DF36-25P-0.4SD-connectoren met metalen afschermingshoes, opwaarts gericht
voor een stabiele verbinding van bord tot bord.

Gecontroleerde impedantie en hoge signaalintegriteit
Ontworpen met een plat schild en geleidende band, karakteristieke impedantie 50Ω ± 10%, niet
een discontinuïteit van meer dan ±8Ω (TDR getest).

Ultra-fijn AWG44 draadconstructie
Gebruikt UL1911 AWG44 draden, geoptimaliseerd voor compacte elektronische
Precisie en flexibiliteit.

Verbeterde EMI-bescherming en betrouwbaarheid
Leidende tape, schild plooi structuur en UV hars versterking (≤ 1 mm) zorgen ervoor
uitstekende EMI-bescherming en mechanische duurzaamheid.

Getoetst op IPC-WHMA-A-620D klasse 2
Volledig getest op continuïteit, isolatieweerstand (≥ 50 MΩ @ 100 V) en dielectrische sterkte
(AC120V / 1s).

A3E_TOF 25-pin DF36 afgeschermde kabel assemblage Productbeschrijving:

Deze A3E_TOF 25-Pin Shielded Cable Assembly is ontworpen voor hoge dichtheid elektronische
toepassingen die een stabiele signaaloverdracht en een compact ontwerp vereisen.

De montage is voorzien van Hirose DF36 serie 0,4 mm pitch connectoren met geïntegreerde metaal
- de afzetting van de afzetting van de afzetting, gecombineerd met AWG44 ultrafijne draden en een platte afzetting.
De band en de gecontroleerde schilddikte verbeteren de EMI-prestaties en behouden de flexibiliteit.

Elke kabel is vervaardigd in overeenstemming met de IPC-WHMA-A-620D-klasse 2-normen en
volledig elektrisch getest, met inbegrip van isolatieweerstand, dielectrische sterkte, continuïteit,
en impedantieverificatie.
Ideaal voor TOF-sensoren, ingebedde modules en compacte PCB-interconnecttoepassingen.

A3E_TOF 25-pin DF36 afgeschermde kabel assemblage specificaties:

A3E_TOF 25-pin DF36 afgeschermde kabel assemblage toepassingen:

Sensormodules voor Time-of-Flight (TOF)

Ingebedde camera's en sensorsystemen

Compacte PCB-interconnecties

Vervaardiging uit elektrische apparatuur
