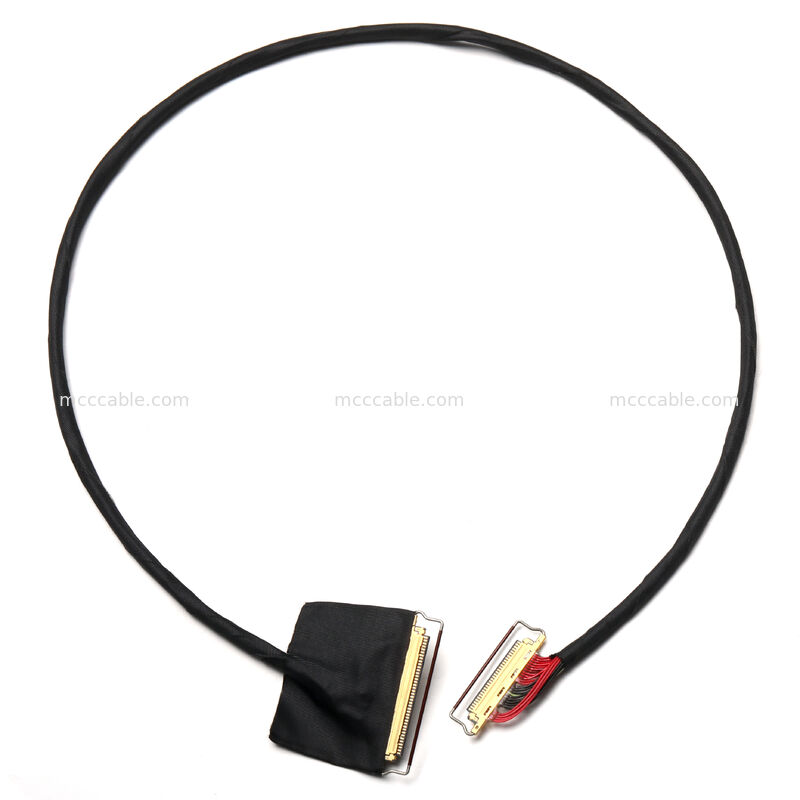

20453-030T tot 20453-040T eDP Micro Coax Kabelassemblage voor LCD-scherm

20453-030T tot 20453-040T eDP Micro Coax Kabelassemblage
voor LCD-scherm




eDP Kabelassemblage Overzicht:

Deze eDP kabelassemblage is ontworpen voor snelle signaaloverdracht tussen ingebedde
displaypanelen en moederborden in elektronische systemen. De kabel verbindt een 20453-040T 40-pins
display-interfaceconnector met een 20453-030T 30-pins displayconnector, wat betrouwbare
overdracht van Full HD-videosignalen mogelijk maakt.

De assemblage integreert micro-coaxiale signaalkabels en discrete voedingsdraden, wat zorgt voor stabiele
high-speed differentiële signaalprestaties die vereist zijn voor embedded DisplayPort (eDP) communicatie.

Een geleidende afschermhuls wordt gebruikt om elektromagnetische interferentie te verminderen en de signaal
integriteit te behouden tijdens snelle signaaloverdracht. De gehele kabel is beschermd door een buitenste
niet-geleidende huls om de duurzaamheid en installatiebetrouwbaarheid te verbeteren.

Deze kabelassemblage wordt veel gebruikt in industriële computers, embedded systemen, LCD-monitoren,
paneel-pc's en medische displayapparatuur waar stabiele display signaaloverdracht vereist is.

Als professionele fabrikant van aangepaste kabelassemblages bieden wij OEM- en ODM-services
volgens klanttekeningen of technische specificaties.

eDP Kabelassemblage Constructie:

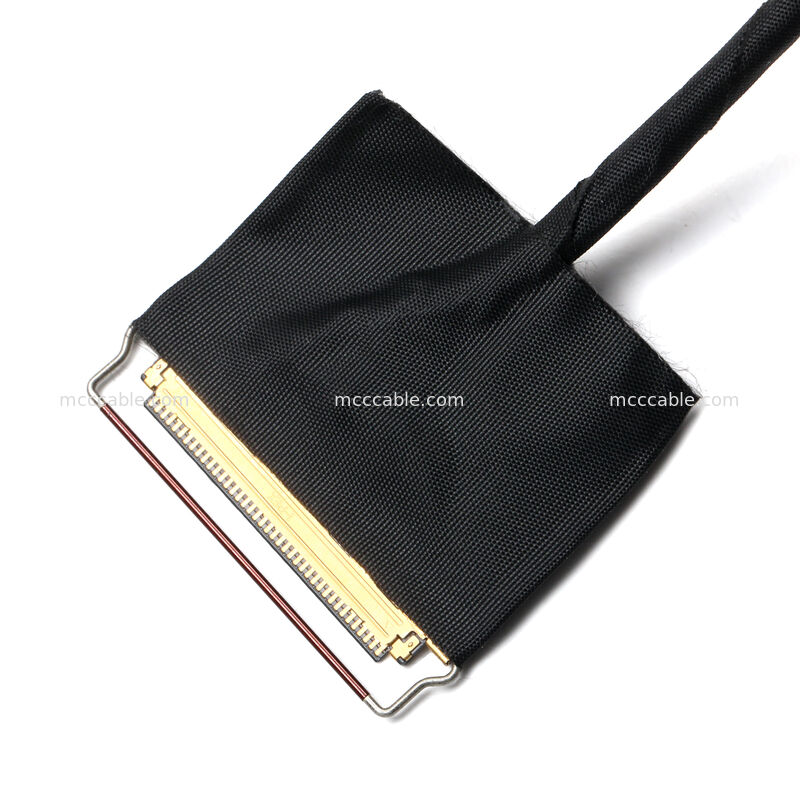

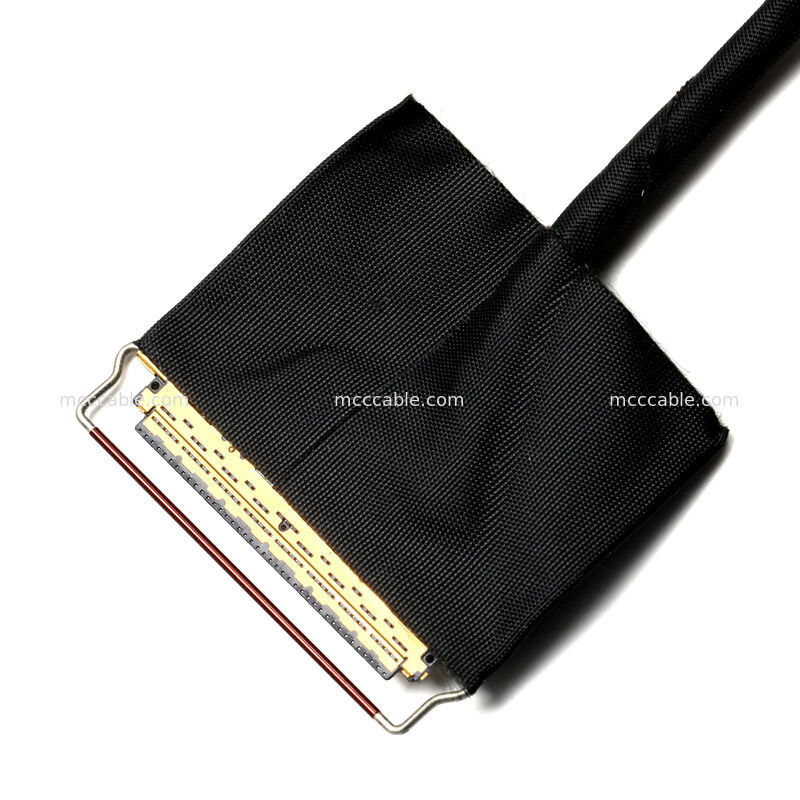

Connector A

• 20453-040T 40-pins displayconnector
• Moederbord interface connector

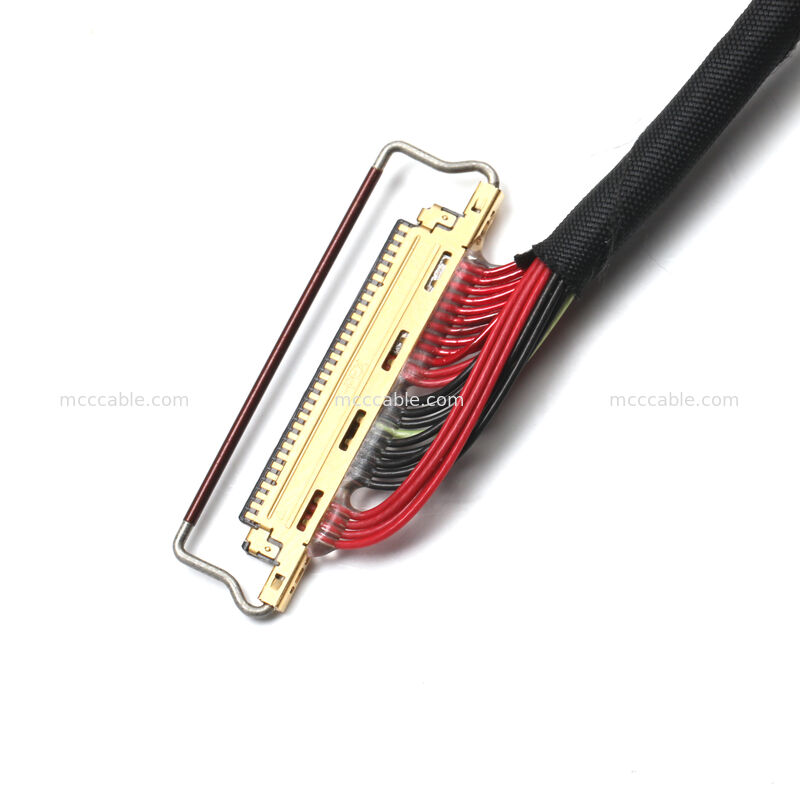

Connector B

• 20453-030T 30-pins displayconnector
• LCD-paneel interface

Kabelstructuur

• Micro-coaxkabels voor snelle differentiële signalen
• Discrete draden voor stroom- en stuursignalen

Kabelbescherming

• Geleidende afschermhuls
• Buitenste niet-geleidende beschermende huls

Signaalbedrading

• eDP differentiële datapaartjes
• AUX communicatiekanaal
• LCD-voeding en achtergrondverlichtingsregellijnen

Alle structurele details volgen de goedgekeurde technische tekeningen.

eDP Kabelassemblage Elektrische Gegevens:

eDP Kabelassemblage Toepassingen:

Deze kabelassemblage is geschikt voor snelle displayverbindingen in diverse elektronische
systemen, waaronder:

• Industriële computers
• Embedded computersystemen
• Paneel-pc's
• LCD-displaymodules
• Medische displayapparatuur
• Industriële besturingsapparaten

De kabel zorgt voor stabiele overdracht tussen ingebedde displaypanelen en systeem
moederborden via de eDP-interface.

eDP Kabelassemblage Maatwerk:

De kabelassemblage kan worden aangepast aan de projectvereisten, waaronder:

• Kabellengte
• Connector oriëntatie
• Draaddikte configuratie
• Afschermingsstructuur
• Beschermende huls materialen
• Productetikettering of identificatie

OEM- en ODM-kabelassemblagediensten worden ondersteund. Aangepaste displaykabelassemblages
kunnen worden vervaardigd volgens klanttekeningen of technische vereisten.

Sino-Media is een gespecialiseerde fabrikant van kabelassemblages. Wij maken gebruik van geavanceerde
automatiseringsapparatuur, hoogwaardige grondstoffen, een robuust kwaliteitsborgingssysteem
en een bekwaam technisch team om hoogwaardige, aangepaste kabel- en harnas
componenten in kleine hoeveelheden te leveren. Onze engineering-, productie- en kwaliteitscontrole
teams zorgen voor de uitmuntendheid van deze unieke componenten. Onze missie is om de productkwaliteit
continu te verbeteren, te voldoen aan de behoeften van de klant en expertise te behouden in de
materialen die we gebruiken en aanbevelen. Onze toewijding aan klanttevredenheid drijft de
voortdurende groei van het bedrijf.
