Productoverzicht – 4-pins Nano-Fit voor MTA156 Power
Voedingskabelmontage

Deze op maat gemaakte voedingskabel is ontworpen voor gelijkstroomdistributie op laagspanning
toepassingen die een betrouwbare stroomoverdracht tussen Nano-Fit en MTA156-connector vereisen
systemen. De assemblage maakt gebruik van UL1015 AWG22-draden met een dubbele positieve en dubbele negatieve
geleiderconfiguratie ter ondersteuning van een stabiele 15V-stroomvoorziening.

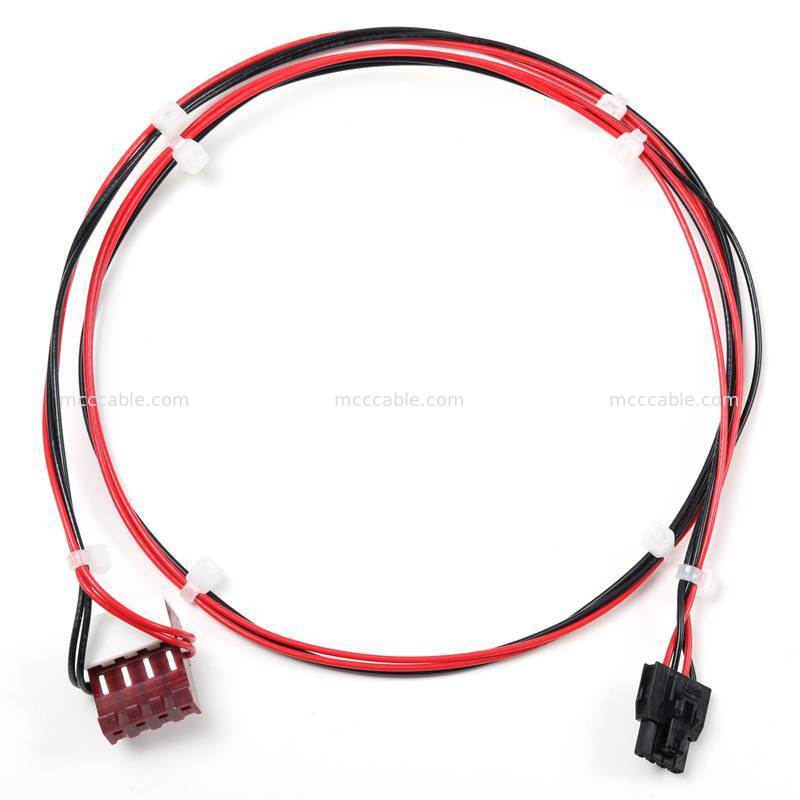

Het harnas integreert een vrouwelijke Nano-Fit-connector met 4 posities aan het ene uiteinde en een 4-positie
MTA156 vrouwelijke connector aan het andere uiteinde. De kabelassemblage wordt vaak gebruikt in
industriële elektronica, medische apparatuur, laboratoriuminstrumenten, embedded systemen, stroom
modules en OEM-apparatuur die compacte connectorinterfaces en betrouwbare voeding vereisen
overdragen.

De assemblage is vervaardigd onder strikte kwaliteitscontroleprocedures en biedt uitstekende prestaties
mechanische retentie, lage contactweerstand en lange levensduur.

Producteigenschappen – 4-pins nano-fit voor MTA156-voeding
Voedingskabelmontage

Betrouwbare 15V-stroomverdeling

Speciaal ontworpen voor DC-voedingscircuits die een stabiele spanningsoverdracht vereisen
laag vermogensverlies.

Compacte Nano-Fit-interface

De Nano-Fit-connector biedt veilige vergrendelingsprestaties en vermindert de installatieruimte.

Draadconstructie van industriële kwaliteit

Gebouwd met behulp van UL1015 CSA-gecertificeerde AWG22-geleiders voor betrouwbare elektrische prestaties.

Dubbel positief en dubbel negatief circuitontwerp

Rode en zwarte draadparen verbeteren de stroomverwerkingscapaciteit en vereenvoudigen de installatie.

Ondersteuning voor OEM-aanpassing

Kabellengte, connectorrichting, draadkleur, labeling en verpakking kunnen worden aangepast.

Productspecificaties – 4-pins Nano-Fit voor MTA156
Voedingskabelmontage

Item	Specificatie
Producttype	Montage van de stroomkabel
Connector A	Nano-Fit 4-pins vrouwtje
Connector B	MTA156 4-pins vrouwelijk
Posities	4-polig
Draadmeter	AWG22
Draadtype	UL1015/CSA
Dirigent kleuren	Rood ×2, Zwart ×2
Spanningstoepassing	15V gelijkstroom
Kabellengte	650 mm
Isolatiemateriaal	PVC
Kleur connectorbehuizing	Zwart + Rood
Montagetype	Geplooide kabelboom
Lengte	Aangepast
OEM-service	Beschikbaar

Producttoepassingen – 4-pins Nano-Fit voor MTA156
Voedingskabelmontage

Deze kabelassemblage wordt veel gebruikt in:

• Voedingssystemen voor medische apparatuur
• Fysiotherapie apparaten
• Laboratorium instrumenten
• Industriële besturingseenheden
• Ingebouwde elektronische systemen
• Test- en meetapparatuur
• OEM-stroomverdeelmodules
• Automatisering besturingssystemen

Aangepaste productiemogelijkheden – 4-pins Nano-Fit
naar MTA156 voedingskabelassemblage

Sino-conn ondersteunt complete maatwerkdiensten, waaronder:

• Aanpassing van draaddiktes
• Aanpassing van de kabellengte
• Wijziging van pintoewijzing
• Vervanging van connector
• Harnasconstructie met meerdere takken
• Etiketten afdrukken
• Overmolding
• EMI-afscherming
• Elektrische testen
• Lage MOQ-productie

Sino-Media is een gespecialiseerde fabrikant van kabelassemblages. Wij maken gebruik van de modernste
automatiseringsapparatuur, hoogwaardige grondstoffen, een robuust kwaliteitsborgingssysteem,
en een bekwaam technisch team om op maat gemaakte kabels en harnassen van hoge kwaliteit te leveren
componenten in kleine hoeveelheden. Onze engineering, productie en kwaliteitscontrole
teams zorgen voor de uitmuntendheid van deze unieke componenten. Onze missie is om te verbeteren
productkwaliteit continu, voldoen aan de behoeften van de klant en expertise in stand houden
materialen die wij gebruiken en aanbevelen. Onze toewijding aan klanttevredenheid is de drijfveer
de voortdurende groei van het bedrijf.

Q1. Is het een fabriek?
A: Ja, we hebben meer dan 16 jaar ontwerp- en productie-ervaring!
Vraag 2. Is er enige certificering?
A: Ja, er zijn IS09001, ISO14001, TS16949, ISO13485, UL GECERIFICEERD.
Q3. Wat is onze specialiteit?
A: We kunnen producten op de applicatie ontwerpen.
Q4. Accepteert u OEM/ODM-bestellingen?
A: Ja, we accepteren OEM/ODM-bestellingen. Voor OEM-bestellingen is de MOQ 100 stuks. Voor ODM-bestellingen, moq

1000 stuks. Afhankelijk van het ontwerp worden er matrijskosten in rekening gebracht.
Vraag 5. Hoe lang duurt het voordat een bestelling is voltooid?
A: Voor kleine bestellingen en producten op voorraad duurt de voorbereiding en levering minder dan 3 dagen

De verzendtijd is afhankelijk van de keuze van de klant, de snelste 7 dagen en de langste 1 maand.
Voor grote bestellingen, omdat we alle zaken moeten bevestigen, inclusief materiaalvoorbereiding, productie, deze pro

cedure duurt 5 tot 21 werkdagen afhankelijk van de bestelhoeveelheid, testen 1 tot 3 werkdagen, een

en tenslotte, inpakken 1 dag, dus snelste 7 dagen en langste 25 dagen zonder verzending.
Vraag 6. Welke andere service kunnen we als langetermijnklanten krijgen?
1. Bij bestelling wordt een nieuw product aangeboden, zodat u kunt zien of het een potentieel product op de markt is

Als u het promoot, heeft u het recht om het product in uw regio door te verkopen.
2. Korting op extra kosten, lagere prijs bij aankoop van producten in kleinere hoeveelheden.
3. We kunnen hulp bieden bij promotieafbeeldingen en afbeeldingen maken met het logo van de klant
Vraag 7. Hoe lang geldt de garantie voor de kabel, en als deze defect is, hoe beschermt u dan uw voordelen?
A: Al onze kabels worden verkocht met 12-36 maanden garantie, en voor grote hoeveelheden bieden wij 0,3%

tot 0,5% back-up voor defecten die bij bestelling worden verzonden, dus als u 1000 stuks bestelt, betekent dit dat u 100 stuks kunt krijgen

3 stuks met back-up. Als u meer dan 5 stuks en minder dan 0,1% defect raakt, neem dan contact op met de verkoopafdeling

bied afbeeldingen aan, en wij zullen uw probleem oplossen door deze te vervangen door een nieuwe bestelling of terugbetaling.
Vraag 8. Accepteert u een gratis monsterbestelling?
A: Ja, monsterbestelling wordt ondersteund, sommige monsters kunnen gratis worden aangeboden, exclusief verzendkosten.

Hoe kunt u contact met ons opnemen?
stuur uw aanvraaggegevens hieronder, klik nu op "verzenden"! gratis monster en de beste prijs wachten op

Als u het product niet op ons internet kunt vinden, kunt u ons ook een vraag sturen, zelfs als we dat niet doen

it, we zullen hetzelfde product vinden met een goede hoeveelheid en een goede prijs.
