Op maat gemaakt 70093-0800 tot 45559-0002 Sync Card Power Cable Assembly

Aangepast 70093-0800 naar 45559-0002
Sync Card Voedingskabel Assemblage



70093-0800 naar 45559-0002 Kabel Assemblage Technisch
Overzicht

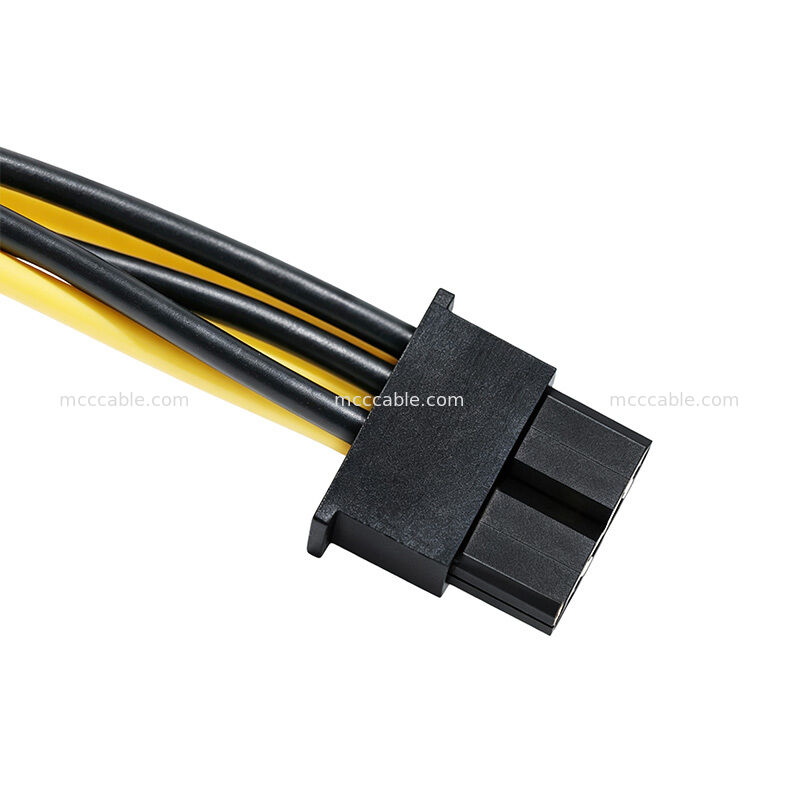

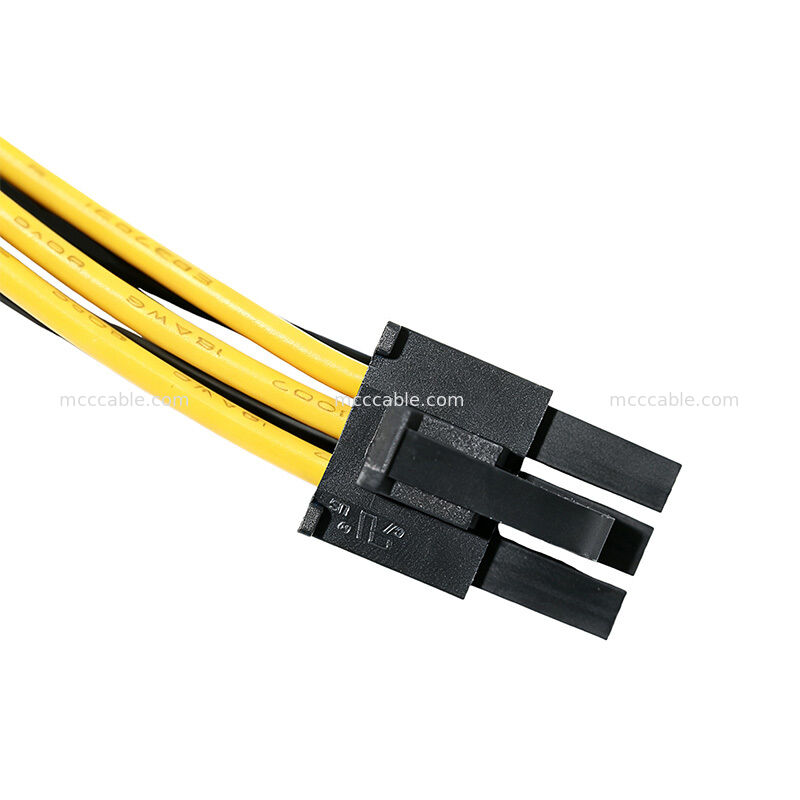

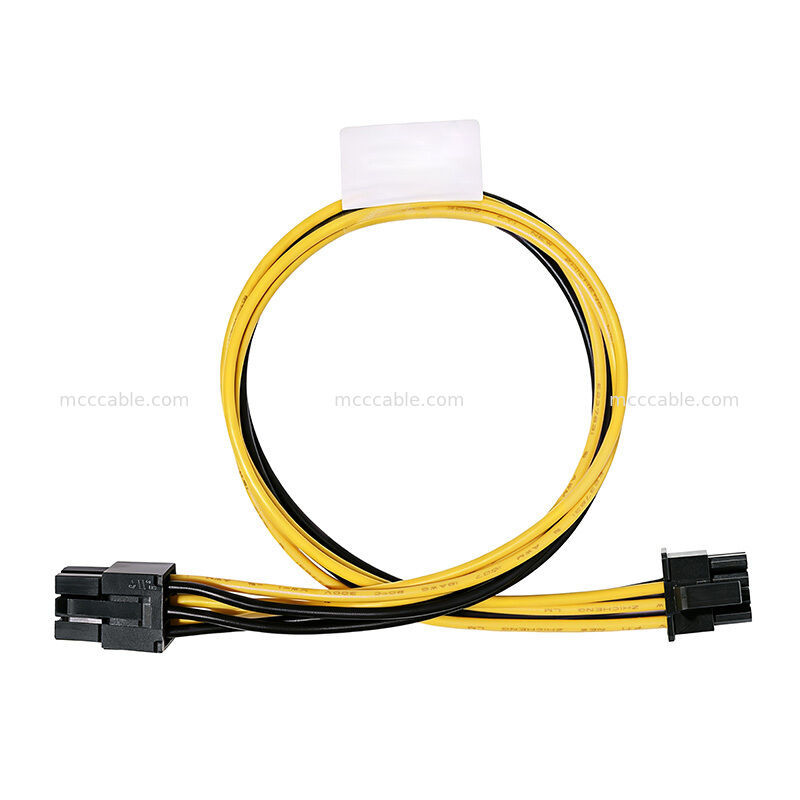

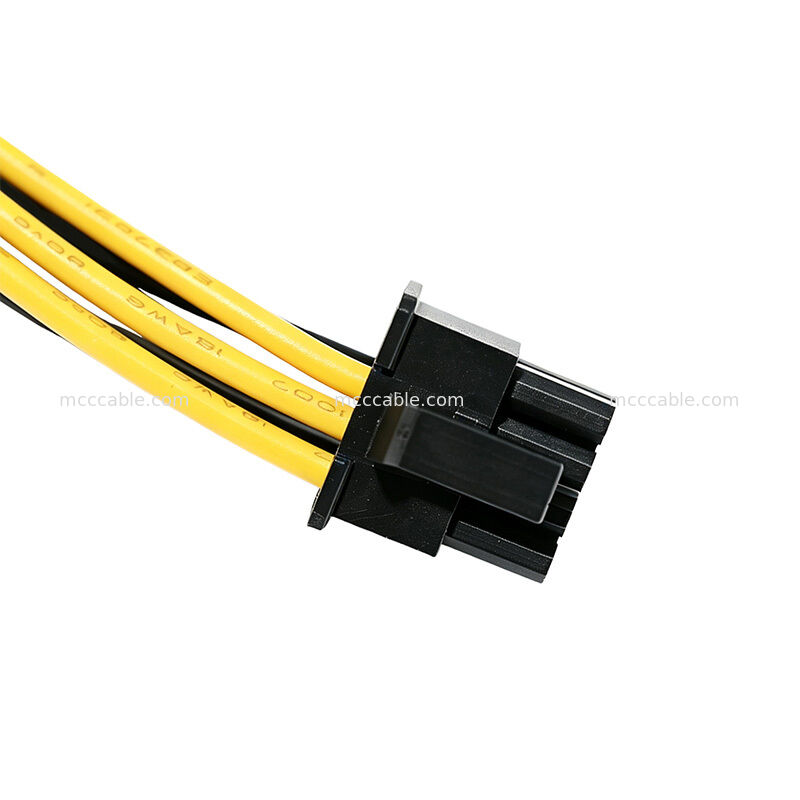

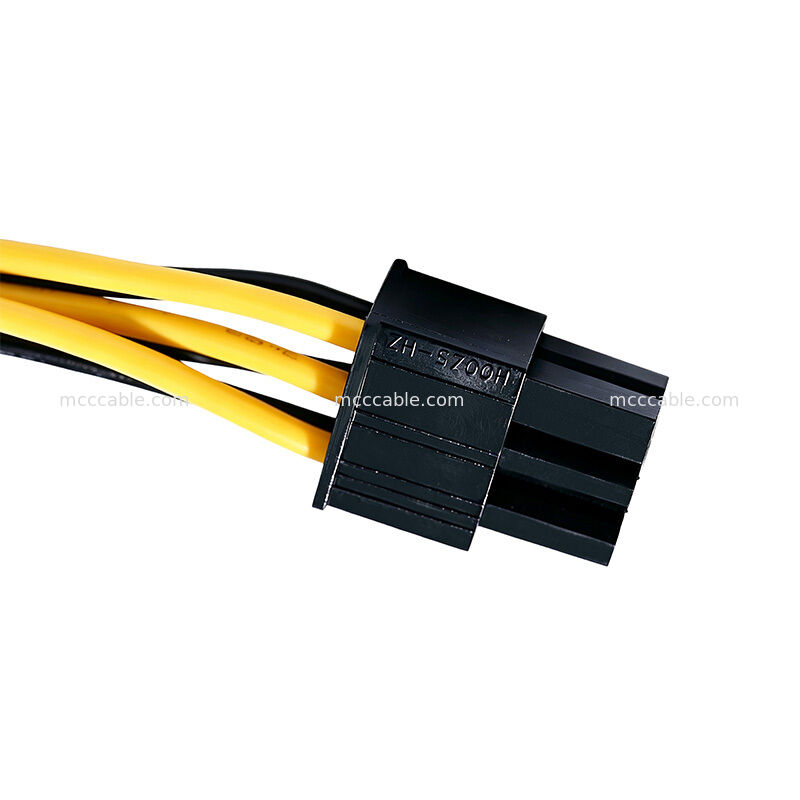

De 70093-0800 naar 45559-0002 voedingskabel assemblage is een hoogwaardige aangepaste draad
kabelboom ontworpen voor Sync Card Voeding voor X13DEG-OA systemen. Met een 8-pins
3.00mm pitch connector aan de ene kant en een 6-pins 4.20mm pitch connector aan de andere kant, biedt deze
12-inch ($12'' \pm 0.5''$) assemblage betrouwbare +12V stroomtoevoer en aarde
verbinding. Vervaardigd strikt in overeenstemming met RoHS 3 milieunormen, garandeert het
hoge thermische en elektrische duurzaamheid voor veeleisende industriële en servertoepassingen.

Elektrische Pinout & Bedradingsschema voor 70093-0800

De 70093-0800 8-positie connector (CN1) wordt omgezet naar de 45559-0002 6-positie connector
(CN2) met behulp van hoogwaardige 18AWG koperen geleiders. Hieronder de gedetailleerde pinbezetting:

Stuklijst & Specificaties voor 70093-0800 Assemblage

Deze aangepaste voedingskabelboom is geïntegreerd met industriestandaard UL-erkende componenten:

CN1 Interface (70093-0800 Equivalent): Micro-Hi 8-Positie Connector, 3.00mm pitch,
Zwarte behuizing, UL94V-0 vlamvertragende classificatie.

CN2 Interface (45559-0002 Equivalent): 6-Positie Voedingsconnector, 4.20mm pitch,
Zwarte behuizing, UL94V-0 vlamvertragende classificatie.

Krimptangen: Hooggeleidende vertinde socketcontacten geschikt voor 16–24 AWG bedrading.

Aansluitdraad (300V UL1007): UL1007 erkende 18AWG gestrande draad (Zwart voor Aarde,
Geel voor +12V).

Aangepaste Identificatie: Aangepaste wikkeletiket aangebracht in het midden met onderdeeldetails, PO-nummer,
en revisie-informatie volgens klantvereisten.

Kwaliteitsborging & Testnormen voor 45559-0002
Kabels

Om hoge stabiliteit en naadloze connectiviteit te garanderen, worden alle 70093-0800 naar 45559-0002 kabel
assemblages onderworpen aan strenge productiecontroles:

RoHS 3 Conform: Vrij van gevaarlijke materialen, conform Europese
milieudirectieven .

Precisie Krimpen & Trektest: Elke terminalkrimping wordt geverifieerd om
loskoppeling of spanningsdalingen te voorkomen.

100% Elektrische Continuïteitstest: Volledig getest op circuitcontinuïteit, kortsluitingen en
correcte pinout-uitlijning vóór verzending.

OEM Aangepaste Services voor 70093-0800 Kabel
Assemblages

Wij bieden complete aangepaste productiediensten op basis van uw specifieke toepassings
vereisten:

Draadmaat & Isolatie: Opties beschikbaar in 16AWG, 18AWG, of Teflon hogetemperatuur
draadconfiguraties.

Aangepaste Kabellengtes: Aangepaste draadlengtes afgestemd op uw interne behuizingsindeling
voorbij het standaard 12-inch ontwerp.

Etikettering & Verpakking: Aangepaste UL969-gecertificeerde etikettering, serialisatie en aangepaste
antistatische ESD-verpakkingsopties.

Sino-Media is een gespecialiseerde fabrikant van kabelassemblages. Wij maken gebruik van geavanceerde
automatiseringsapparatuur, hoogwaardige grondstoffen, een robuust kwaliteitsborgingssysteem
en een bekwaam technisch team om hoogwaardige, aangepaste kabel- en kabelboomcomponenten
in kleine hoeveelheden te leveren. Onze engineering-, productie- en kwaliteitscontroleteams
zorgen voor de uitmuntendheid van deze unieke componenten. Onze missie is om de productkwaliteit
continu te verbeteren, aan de behoeften van de klant te voldoen en expertise te behouden in de
materialen die we gebruiken en aanbevelen. Onze toewijding aan klanttevredenheid drijft
de voortdurende groei van het bedrijf.

V1. Is het een fabriek?
A: Ja, we hebben meer dan 16 jaar ontwerp- en productie-ervaring!
V2. Is er een certificering?
A: Ja, er zijn IS09001, ISO14001, TS16949, ISO13485, UL GECERTIFICEERD.
V3. Wat is onze specialiteit?
A: We kunnen producten ontwerpen op basis van de toepassing.
V4. Accepteert u OEM/ODM-bestellingen?
A: Ja, we accepteren OEM/ODM-bestellingen. Voor OEM-bestellingen is de MOQ 100 stuks. Voor ODM-bestellingen

is de MOQ 1000 stuks. De matrijskosten worden berekend op basis van het ontwerp.
V5. Hoe lang duurt het om een bestelling te voltooien?
A: Voor kleine bestellingen en producten op voorraad duurt de voorbereiding en levering minder dan 3

dagen, en de verzendtijd is afhankelijk van de keuze van de klant, de snelste 7 dagen en de langste 1
maand. Voor grote bestellingen, aangezien we alles moeten bevestigen, inclusief materiaalvoorbereiding,

productie, duurt deze procedure 5 tot 21 werkdagen volgens de bestelhoeveelheid, testen 1 tot 3

werkdagen, en ten slotte, verpakking 1 dag, dus de snelste 7 dagen en de langste 25 dagen zonder
verzending.
V6. Als langdurige klanten, welke andere service kunnen we krijgen?

1. Nieuwe producten worden aangeboden bij bestelling, zodat u kunt zien of het een potentieel product
in de markt is en het kunt promoten, en u heeft het recht om het product in uw regio door te verkopen.
2. Extra korting, goedkopere prijs bij aankoop van producten in kleinere hoeveelheden.
3. We kunnen helpen met promotieafbeeldingen en afbeeldingen maken met het logo van de klant
V7. Hoe lang is de garantie voor de kabel, en als deze defect of gebrekkig is, hoe beschermen we uw

voordelen?

A: Al onze kabels worden verkocht met 12-36 maanden garantie, en voor grote bestellingen bieden we

0,3% tot 0,5% back-up voor defecten die met de bestelling worden meegestuurd, dus als u 1000 stuks
bestelt, betekent dit dat u 1003 stuks met back-up kunt krijgen. Als u meer dan 5 stuks defecten
krijgt, en minder dan 0,1%, neem dan contact op met de verkoop en bied afbeeldingen aan, en we zullen

uw probleem oplossen door te vervangen door een nieuwe bestelling of terugbetaling.
V8. Accepteert u gratis monsterbestellingen?

A: Ja, monsterbestellingen worden ondersteund, sommige monsters kunnen gratis worden aangeboden,

exclusief verzendkosten.
