Overzicht van de FI-RE31HL DF19-20P LVDS kabelassemblage

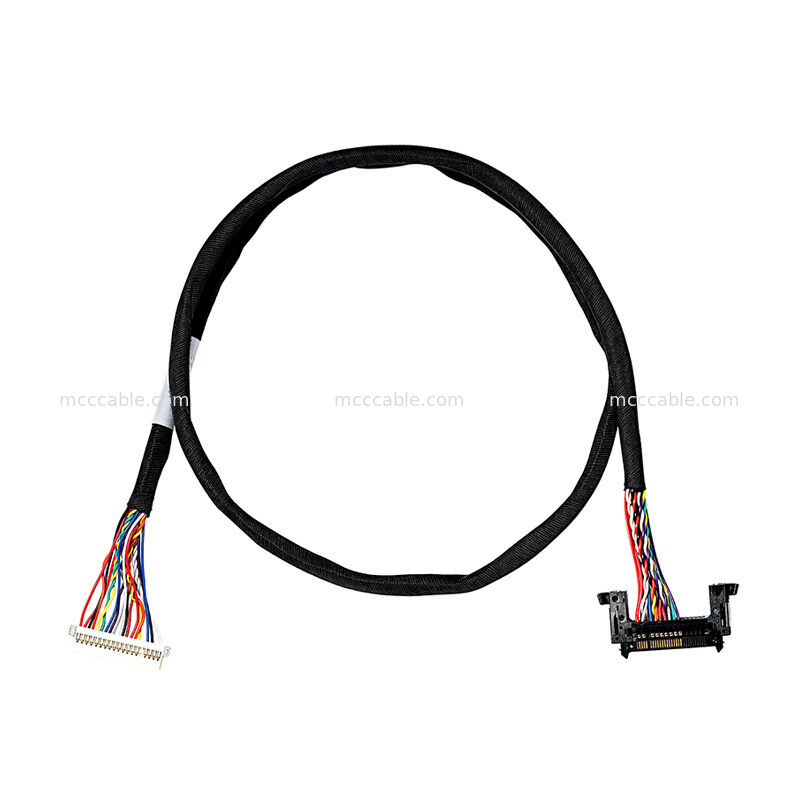

De FI-RE31HL DF19-20P LVDS kabelassemblage is een op maat gemaakte kabelassemblage ontworpen met
een FI-RE31HL connector met 31 posities aan de ene kant en een DF19-20P connector aan de andere kant.
De assemblage maakt gebruik van 28 AWG draad en is gespecificeerd op een totale kabellengte van ongeveer 24 inch (610 mm).
De kabelassemblage is geschikt voor compacte elektronische apparatuur die een gedefinieerde LVDS

interconnectie tussen koppende interfaces vereist. De tekening specificeert open, kortsluiting en onderbreking

testen, een geleiderweerstand van maximaal 3 ohm en een isolatieweerstand van minimaal 10 MΩ

bij 200 V DC.

Specificaties van de FI-RE31HL DF19-20P kabelassemblage

Parameter

De FI-RE31HL DF19-20P LVDS kabelassemblage maakt gebruik van een compacte connectorconfiguratie voor

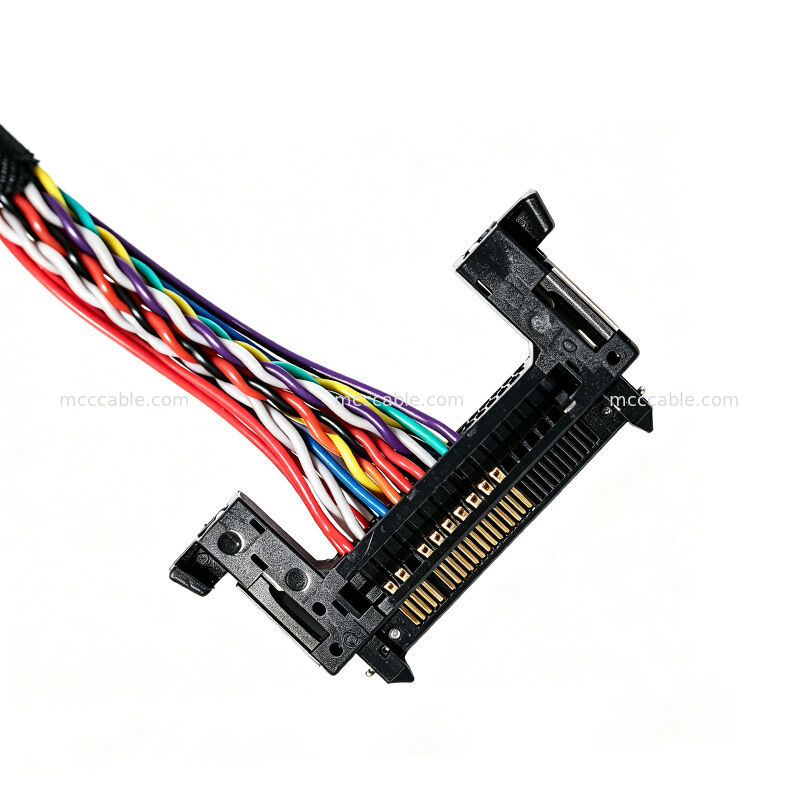

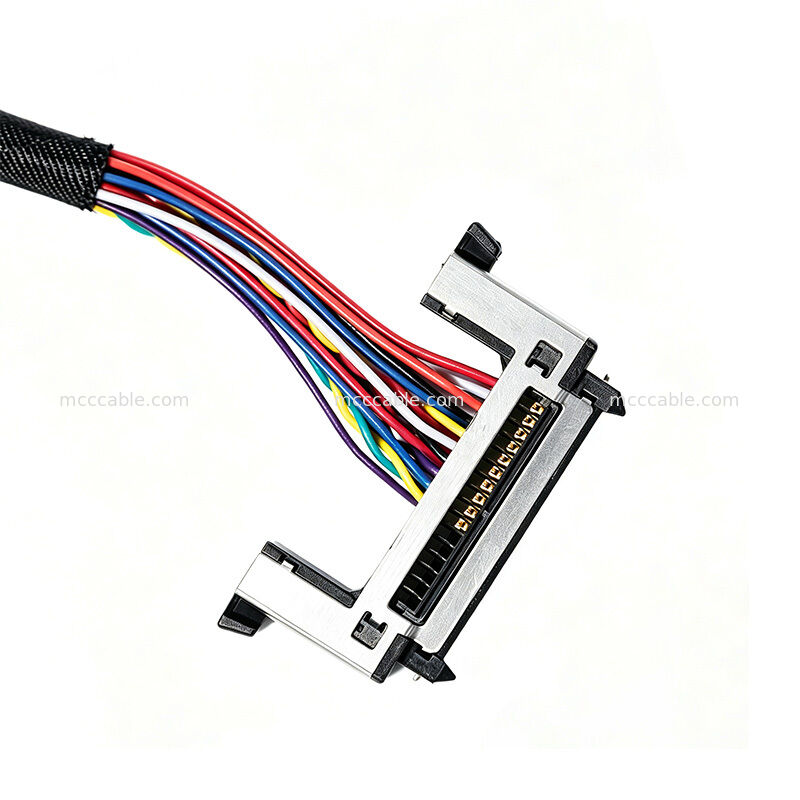

ruimtebeperkte elektronische apparatuur. De in de tekening gespecificeerde FI-RE31HL connector is

een connector met 31 posities en een pitch van 0,5 mm. Onafhankelijke componentreferenties identificeren

ook FI-RE31HL als een connector met 31 posities en een pitch van 0,50 mm, gebruikt in LVDS-toepassingen.

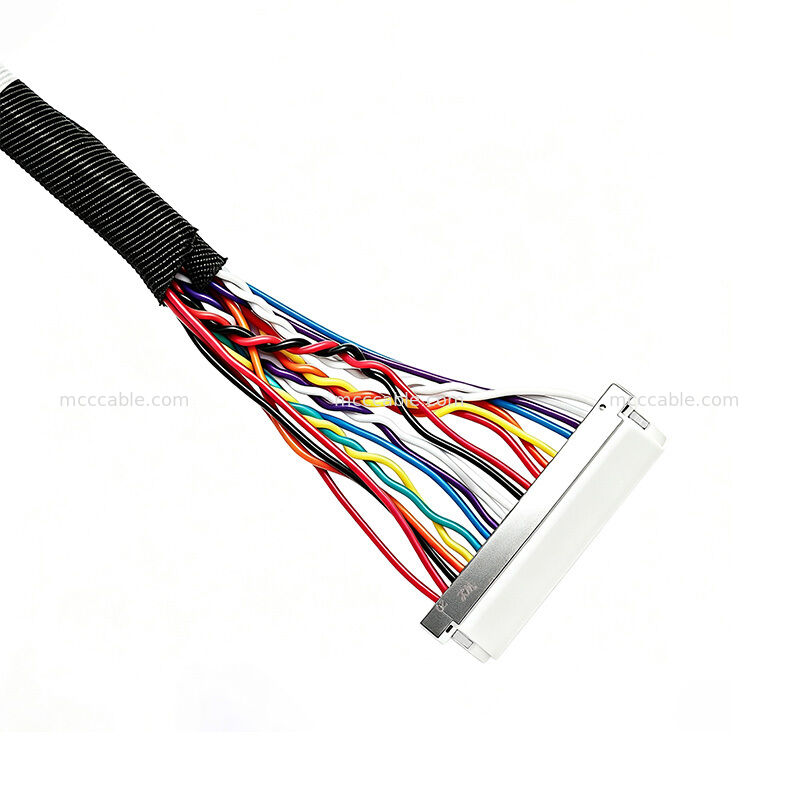

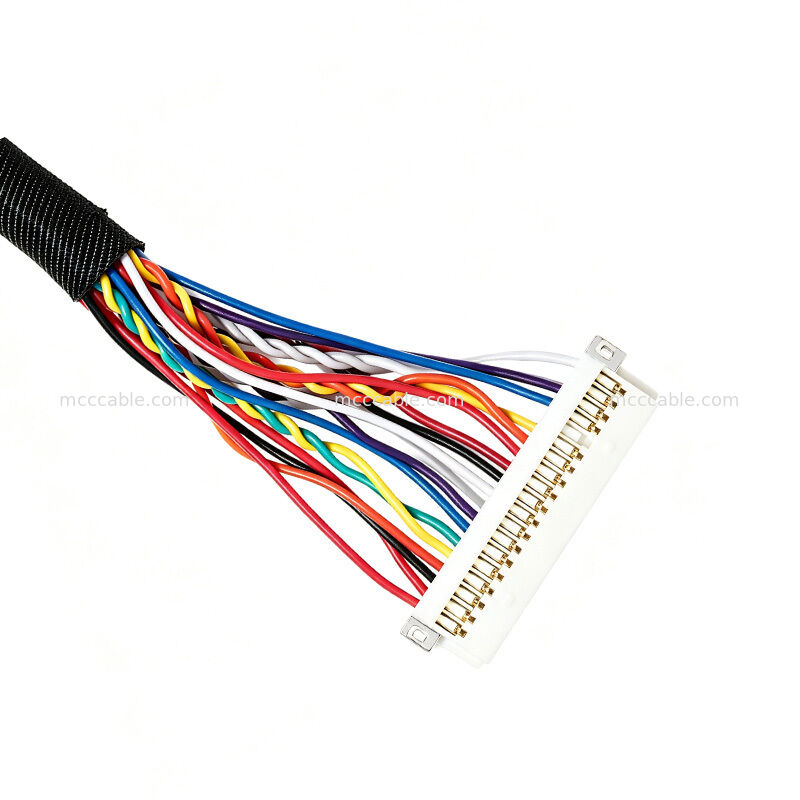

De andere kant maakt gebruik van een DF19-20P connectorconfiguratie. De DF19-serie is een 1,0 mm pitch,

low-profile draad-naar-printplaat connectorfamilie.

De kabelassemblage bevat zwarte beschermende omwikkeling en geleidende stoffen tape in de

gespecificeerde constructie. De tekening specificeert ook een draaddiagram met meerdere signaal- en aardings

verbindingen.

Elektrische prestaties van de FI-RE31HL DF19-20P LVDS kabelassemblage

De FI-RE31HL DF19-20P LVDS kabelassemblage is gespecificeerd met elektrische inspectievereisten

bedoeld om de integriteit van de assemblage te verifiëren.

Elke voltooide assemblage moet 100% worden getest op open, kortsluiting en onderbreking. De

gespecificeerde maximale geleiderweerstand is 3 Ω, terwijl de isolatieweerstand is gespecificeerd op een minimum

van 10 MΩ onder 200 V DC testomstandigheden.

De kabel specificatie identificeert ook vertinde koperen geleiders en semi-rigide PVC-isolatie. De

draad specificatie geeft een nominale geleidergrootte van 7/0.127 mm en een referentie geleider OD van 0,38 mm.

Toepassingen van de FI-RE31HL DF19-20P LVDS kabelassemblage

De FI-RE31HL DF19-20P LVDS kabelassemblage kan worden ingezet voor toepassingen die compacte

LVDS-interconnectie en op maat gemaakte kabelassemblageconfiguraties vereisen.

Potentiële toepassingszoekwoorden voor de productpagina zijn onder meer:

LVDS kabelassemblage

LVDS displaykabel

• high-speed signaalkabel
• op maat gemaakte kabelassemblage
• LVDS kabel met 31 posities
• kabel met 0,5 mm pitch connector
• low-profile connector kabel
• kabelassemblage voor elektronische apparatuur
• display interface kabel
• op maat gemaakte kabelboom assemblage
• Maatwerk van de FI-RE31HL DF19-20P LVDS kabelassemblage
• De FI-RE31HL DF19-20P LVDS kabelassemblage kan worden geproduceerd volgens gedefinieerde kabellengte,

connectorconfiguratie, draadarrangement en assemblagevereisten.

Voor op maat gemaakte kabelassemblageprojecten kunnen belangrijke parameters zijn: kabellengte, connectortype,

draaddikte, draadkleur, pinbezetting, aansluitconfiguratie en beschermende kabelomwikkeling.
