Aangepaste TWN4 USB 2.0 Kabelassemblage 1m 28AWG Afgeschermd Hoge Snelheid Bedrading

TWN4 USB 2.0 Kabelassemblage

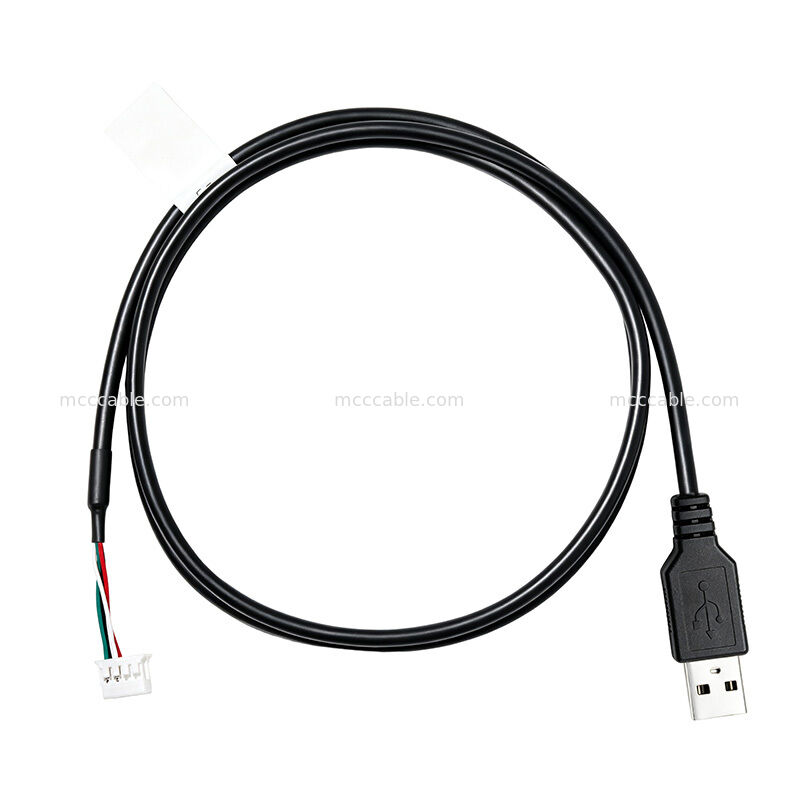

De TWN4 USB 2.0 Kabelassemblage is een op maat gemaakte kabelassemblage van 1 meter met een USB

Type-A mannelijke connector aan het ene uiteinde en een 8-polige draadconnector aan het andere uiteinde.

De kabel maakt gebruik van een gedraaide en afgeschermde constructie met UL2725-draad en is ontworpen

volgens de gespecificeerde USB 2.0-verbindings- en pinoutvereisten.

Specificaties TWN4 USB 2.0 Kabelassemblage

TWN4 1m USB Kabelassemblage

De TWN4 kabelassemblage heeft een gespecificeerde totale kabellengte van 1000 ± 10 mm. De tekening

toont ook een afmeting van 100 ± 10 mm voor het gespecificeerde kabelgedeelte en een afmeting van 30 ± 5 mm

aan het connectoruiteinde.

De kabel maakt gebruik van een gedraaide constructie en bevat afscherming en aardingsdraad volgens de

gespecificeerde kabelstructuur.

TWN4 USB 2.0 Kabelconnector

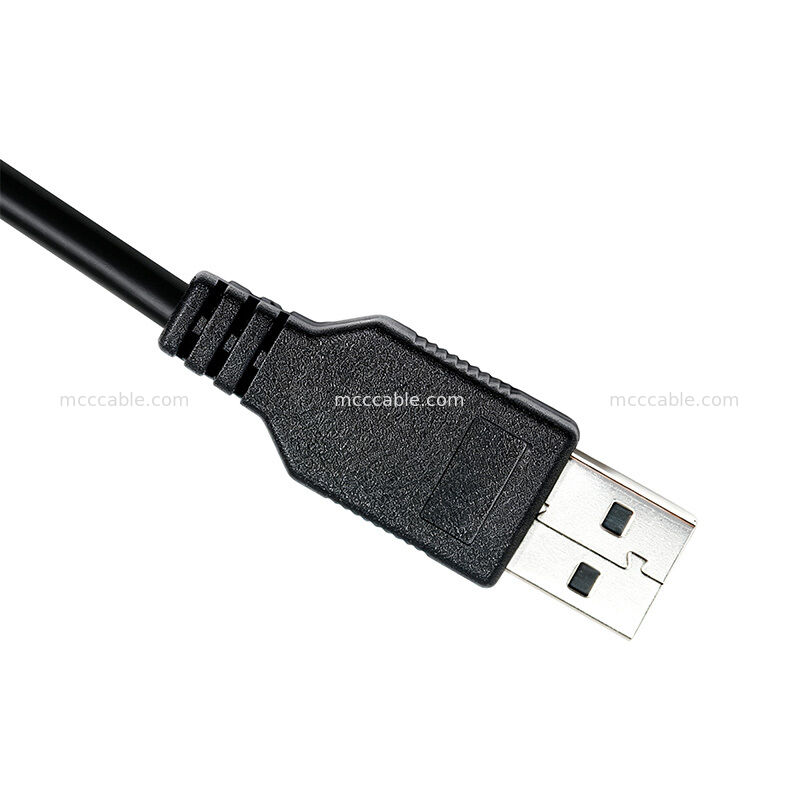

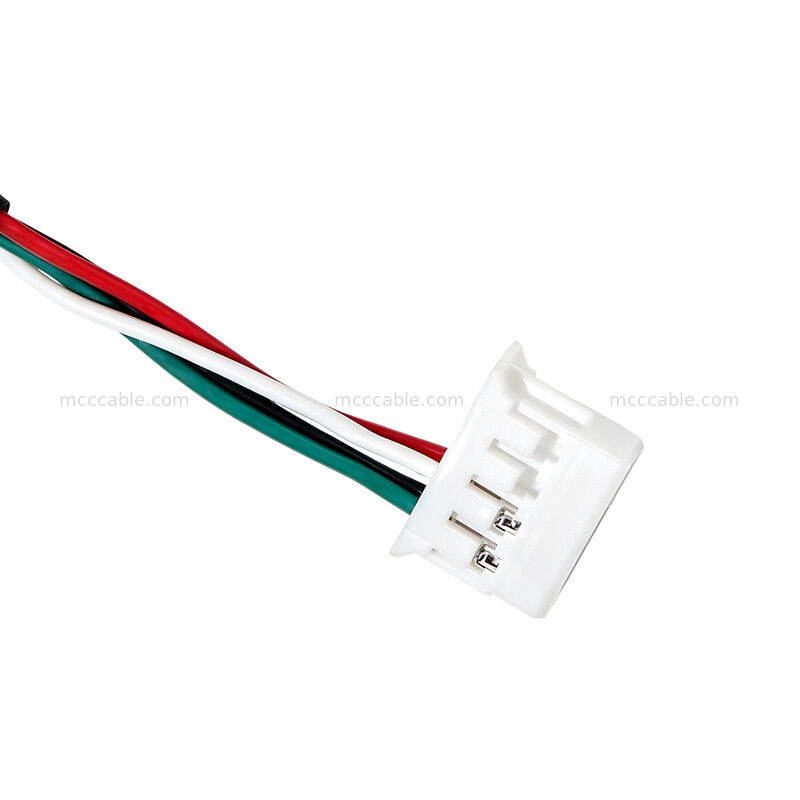

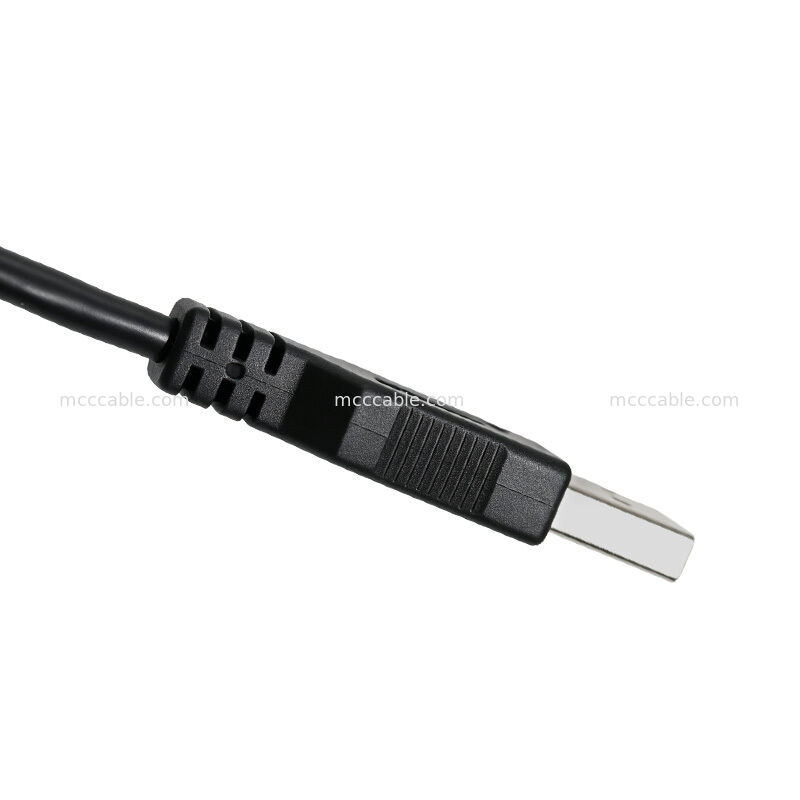

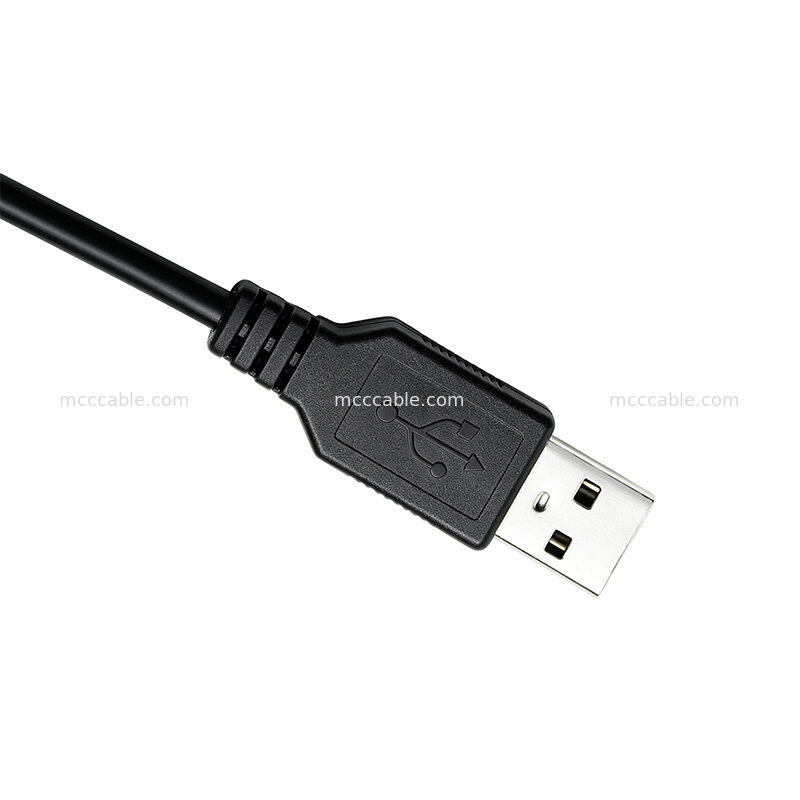

De USB-zijde maakt gebruik van een USB Type-A mannelijke connector. Het tegenovergestelde uiteinde maakt gebruik van een 8-polige connector

met een 2 × 4-polige behuizingsconfiguratie.

De tekening specificeert DF11-8DS-2C voor de 8-polige connector en identificeert de bijbehorende

behuizing en terminalconfiguratie in de connector specificatie.

TWN4 28AWG Afgeschermde Kabelstructuur

De kabelstructuur is gespecificeerd als:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

De tekening geeft ook een gedraaide constructie en een afscherming + aardingsconfiguratie aan. De buitenste

molding is gespecificeerd als zwarte 45P PVC.

Deze structuur combineert het USB-signaalpaar, de stroomgeleiders en de afschermingscomponenten

binnen de kabelassemblage.

Op maat gemaakte TWN4 USB Kabelassemblage

De TWN4 USB kabelassemblage wordt vervaardigd met de gespecificeerde connectorconfiguratie,

draadstructuur, molding en kabellengte.

De assemblage bevat een zwart PVC gegoten gedeelte en een zwarte krimpkous. De tekening

specificeert een wit label met een afmeting van 70 × 16 mm.

TWN4 USB 2.0 Kabel Testen en Conformiteit

De kabelassemblage is gespecificeerd als RoHS-conform.

De tekening definieert ook de volgende elektrische testvereisten:

• Open/kort: 100% test
• Hi-Pot: AC 200 V / 0,1 s
• Isolatieweerstand: DC 200 V, IR ≥ 20 MΩ
• Contactweerstand: 5 Ω max

TWN4 USB Kabelassemblage Toepassingen

De TWN4 USB 2.0 Kabelassemblage kan worden gebruikt voor toepassingen die een USB-verbinding van 1 meter vereisen

met een USB Type-A mannelijke interface en een 8-polige draadconnector.

Typische toepassingszoekwoorden zijn:

• USB 2.0 kabelassemblage
• Op maat gemaakte USB-kabel
• USB Type-A kabelassemblage
• 8-polige USB-kabel
• Afgeschermde USB-kabel
• TWN4 kabelassemblage
• Op maat gemaakte elektronische kabelassemblage
