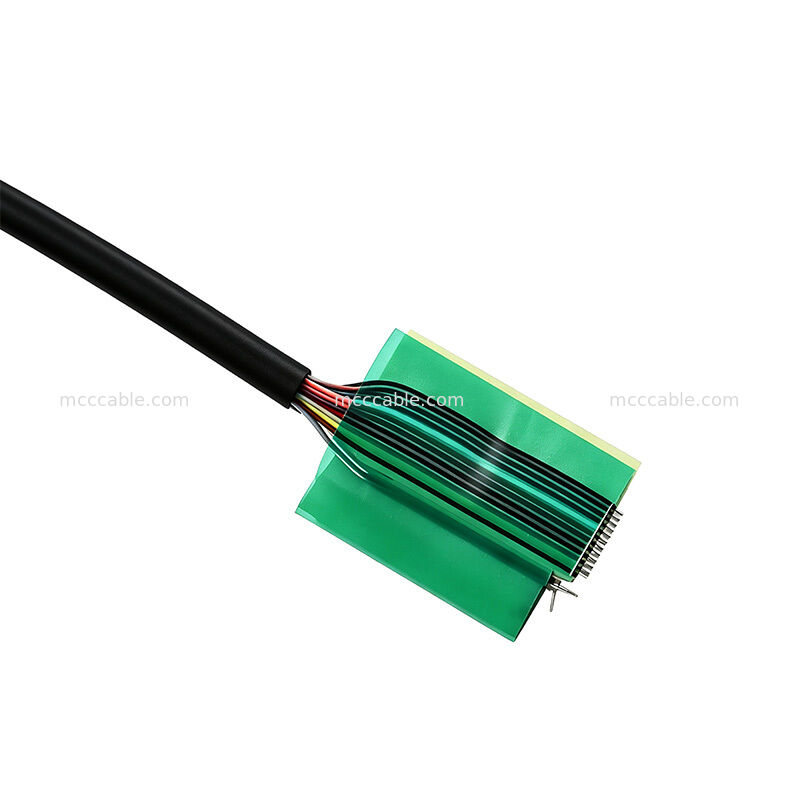

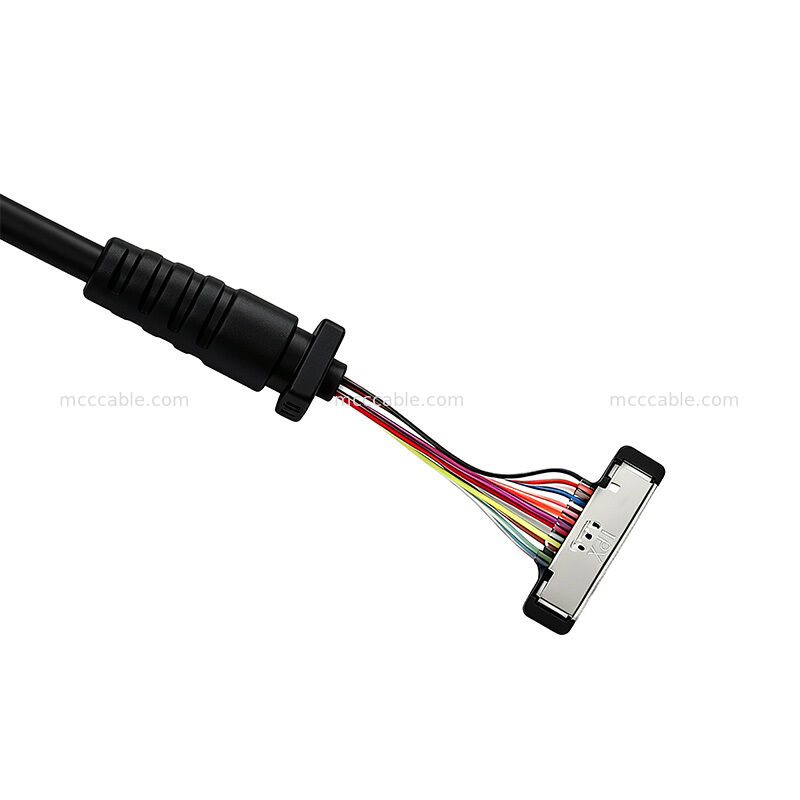

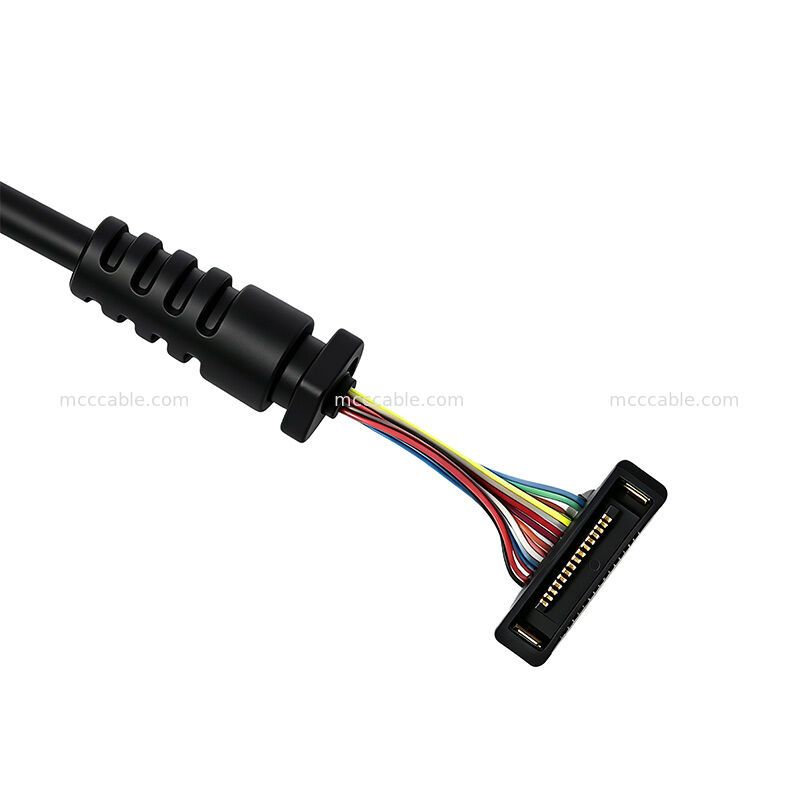

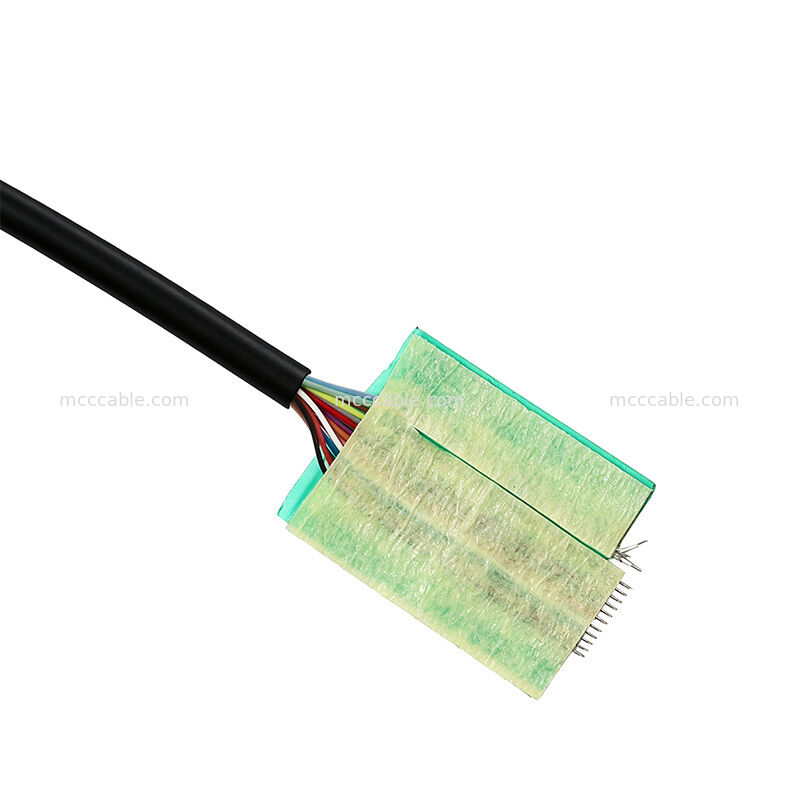

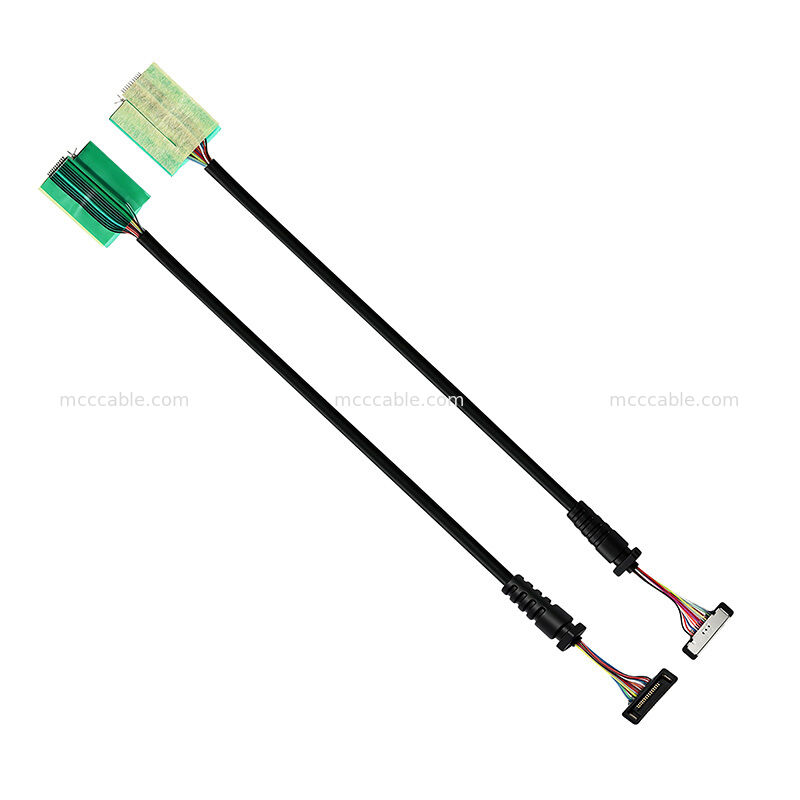

20373-R14T-06 14C Ultrafine Micro Coaxial Cable Assembly

De 20373-R14T-06 14C Micro Coaxial Cable Assembly is een compacte maatkabel

De kabelconfiguratie is gebaseerd op een MCC-coaxiale structuur van 14 geleiders.

bevat 2 × 42 AWG- en 12 × 36 AWG-geleiders, met 50Ω MCC coaxial

constructie voor compacte signaaltransmissie-toepassingen.

met een afgeronde kabellengte van 150 ± 5 mm en een totale kabeldiameter van

2.10 ± 0,20 mm, deze ultrafijne micro coaxikabel is geschikt voor toepassingen

waar compacte kabelrouting en een klein kabelprofiel belangrijk zijn.

20373-R14T-06 Structuur van de microcoaxkabel

De 20373-R14T-06-kabelverzameling maakt gebruik van een 14C MCC coaxiale configuratie bestaande uit

De 42 AWG MCC coaxiale draden zijn:

gespecificeerd als 50Ω coaxiale draden, terwijl de 36 AWG-draden als discrete geleiders worden gebruikt

binnen de kabelassemblage.

De kabelassemblage bevat ook UV-lijm 8806 HF RP voor de gespecificeerde kabel

beëindigingsproces.

20373-R14T-06 14C Kabelspecificaties

20373-R14T-06 Verbindingsconfiguratie

De gespecificeerde verbindingsconfiguratie omvat een aansluiting en een aansluiting.

De voor P1 geïdentificeerde verbindingsonderdelen zijn:

• Verpakking van de stekker: 20373-R14T-06

• Plug Shell-A: 2182-014-03

Het gespecificeerde beëindigingsproces vereist dat de schilden van elke coaxiale draad worden beëindigd met

De connectorstaart is eveneens gespecificeerd met een UV-lijmdekking van 1 ∼2 mm.

20373-R14T-06 Elektrische prestaties

De kabelsets 20373-R14T-06 is gespecificeerd met een maximumgeleiderweerstand van 3,0 Ω.

en een isolatieweerstand van 10 MΩ onder de gespecificeerde testomstandigheden.

De productievereisten omvatten ook 100% open, korte en intermitterende tests om te controleren

elektrische continuïteit en assemblage kwaliteit.

20373-R14T-06 Afmetingen van kabels

De standaardconfiguratie heeft een kabellengte van 150 ± 5 mm en een totale kabeldiameter

van 2,10 ± 0,20 mm.

De compacte 14C micro coaxiale constructie helpt een klein kabelprofiel te behouden voor toepassingen

waarbij meerdere signaalgeleiders binnen een beperkte routingruimte nodig zijn.

20373-R14T-06 Toepassingen voor de op maat gemaakte kabelassemblage

De 20373-R14T-06 micro-coaxialkabel is geschikt voor compacte elektronische apparatuur

en toepassingen voor signaaloverdracht waarvoor een meergeleider coaxialkabelconfiguratie vereist is.

De 14C-structuur, 50Ω MCC coaxiale draden, compacte 2,10 mm nominale kabeldiameter en

aangepaste 150 mm kabellengte maken deze configuratie geschikt voor ruimtebeperkte kabel

routing- en op maat gemaakte elektronische interconnectievereisten.
