Plaats van herkomst:
Chinees
Merknaam:
Customization
Certificering:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Modelnummer:
USL20-30SS-008-C

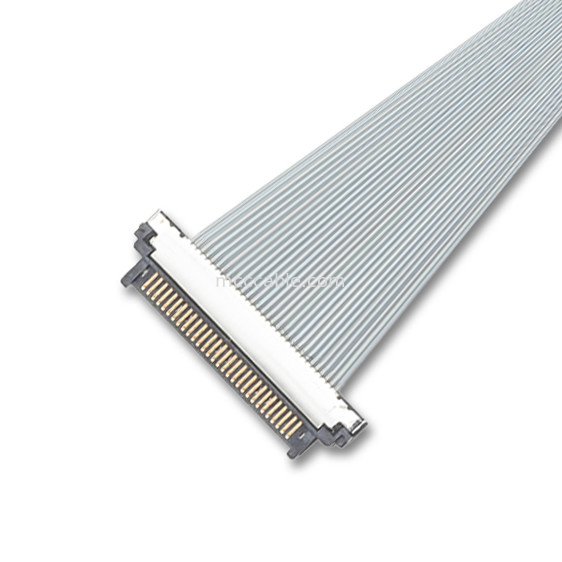

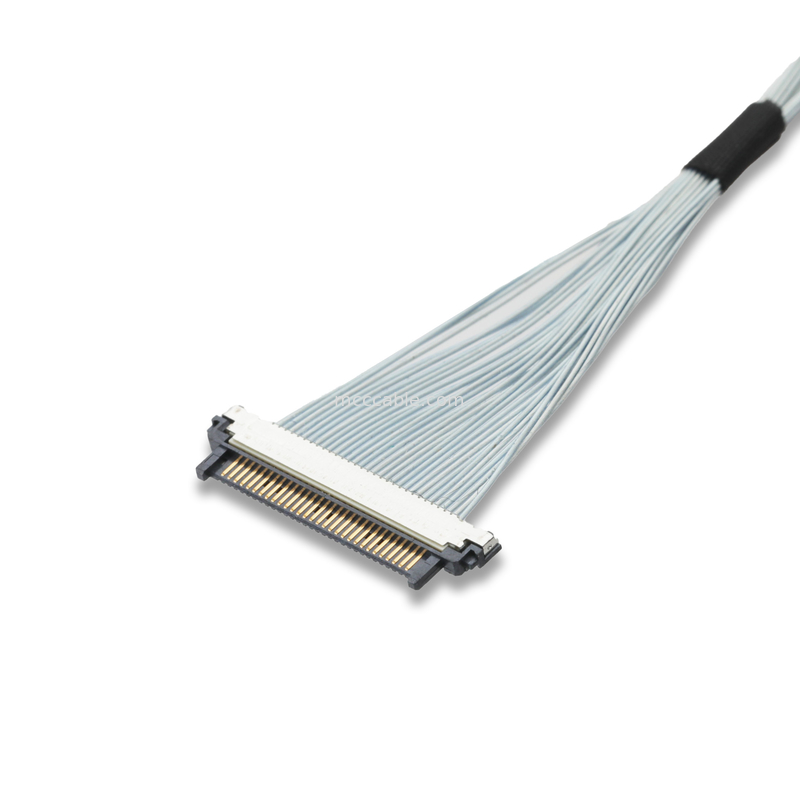

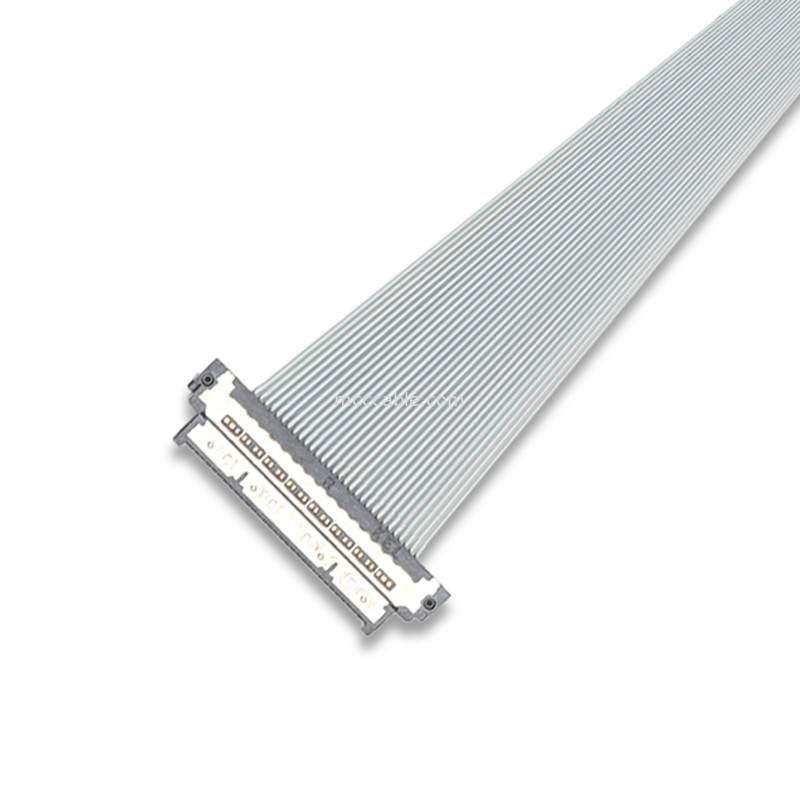

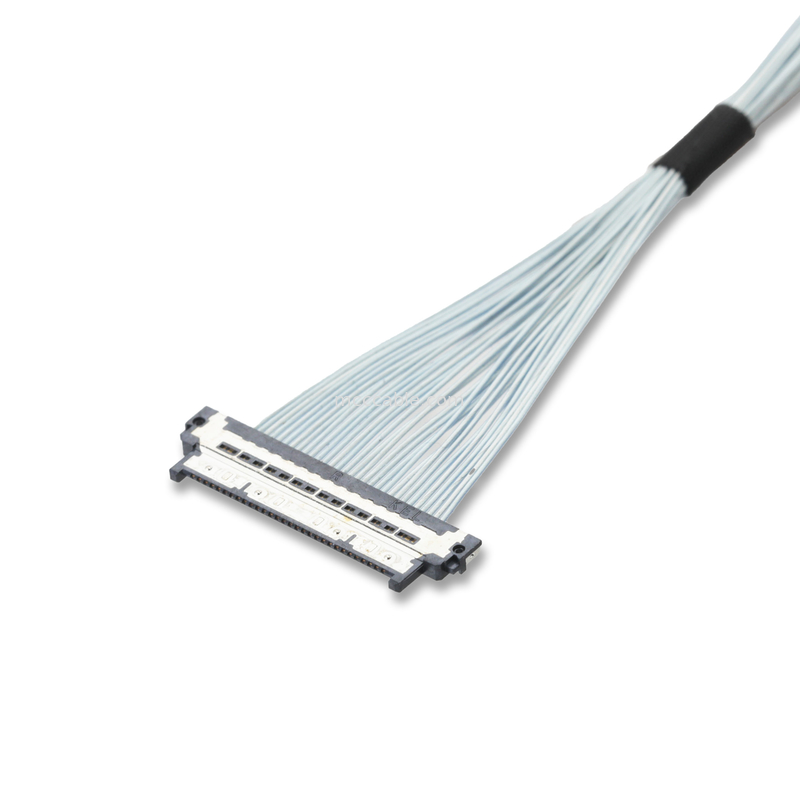

De KEL USL20-30S is een micro-coaxiale kabelconnector met een hoge precisie die is ontworpen voor elektronische apparaten met een hoge dichtheid.lucht- en ruimtevaart, medische apparatuur, drones en automotiveIn het kader van de0.4 mm pitchen een1.0 mm paringshoogte, deze connector voldoet aan de eisen van compacte apparaten en zorgt tegelijkertijd voor een hoogwaardige signaaloverdracht.
| Categorie | Specificatie |
|---|---|
| Model | USL20-30S |
| Aantal contacten | 30 |
| Pitch | 0.4 mm |
| Paringshoogte | 1.0 mm |
| Kabellengte (aanpasbaar) | 50 mm (Standaard lengte kan worden aangepast) |
| Type verbinding | Isolatie-verplaatsing (IDC) |
| Aanwijzing van de verbinding | horizontaal |
| Effectieve paringsduur | 0.5 mm |
| Bescherming | Metalen omhulsel verbetert de geluidsreductie |
| Elektrische eigenschappen | Specificatie |
|---|---|
| Nominale stroom | 0.25A per contact |
| Contactweerstand | Max. 100mΩ |
| Dielektrische weerstandsspanning | 200 V wisselstroom gedurende 1 minuut |
| Isolatieweerstand | Min. 100MΩ bij 250V gelijkstroom |
| Werktemperatuurbereik | -40°C tot +85°C |
| Toepasselijke kabel | #42 AWG Micro coaxial kabel |
Miniatuurontwerp met hoge dichtheid
Betrouwbare elektrische prestaties
Verbeterde signaalintegriteit
Betrouwbare en duurzame bouw
| Elektrische kenmerken | Specificaties |
|---|---|
| Nominale stroom | 0.25A per contact |
| Contactweerstand | 100 mΩ max. |
| Dielektrische weerstandsspanning | 200 V wisselstroom |
| Isolatieweerstand | 100 MΩ min. bij 250 V gelijkstroom |
| Toepasselijke kabel | #42 AWG Micro coaxial kabel |
✔️Hoge signaalintegriteit¢ Zorgt voor een stabiele hogesnelheidsgegevensoverdracht.
✔️Compact en ruimtebesparend️ Ontworpen voor apparaten met beperkte ruimte.
✔️Elektromagnetische interferentiebeschermingDe ingebouwde afscherming beperkt het geluid en het signaalverlies.
✔️Gemakkelijke montageHet IDC-ontwerp vereenvoudigt de montage van kabels en verhoogt de betrouwbaarheid.
✔️Brede toepassing- Geschikt voor UAV's, robotica, ruimtevaart, medische apparatuur en meer.
KEL USL20-30SS-008-C:
De aansluitingen van deze serie hebben een inslag van 0,4 mm en een lage bevestigingshoogte van 1,0 mm.
In vergelijking met onze huidige SSL-serie van connectoren voor 0,5-mm pitch, ultra-fijne coaxiale kabels, de
De USL-serie realiseert een grote vermindering van ongeveer 50% in volume gekoppeld, wat bijdraagt tot de
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.
Dit product is voorzien van een rechthoekige aansluiting aan de bordzijde en een rechte aansluiting aan de kabelzijde.
Bovendien zijn er momenteel 30 en 40 contact varianten beschikbaar.
