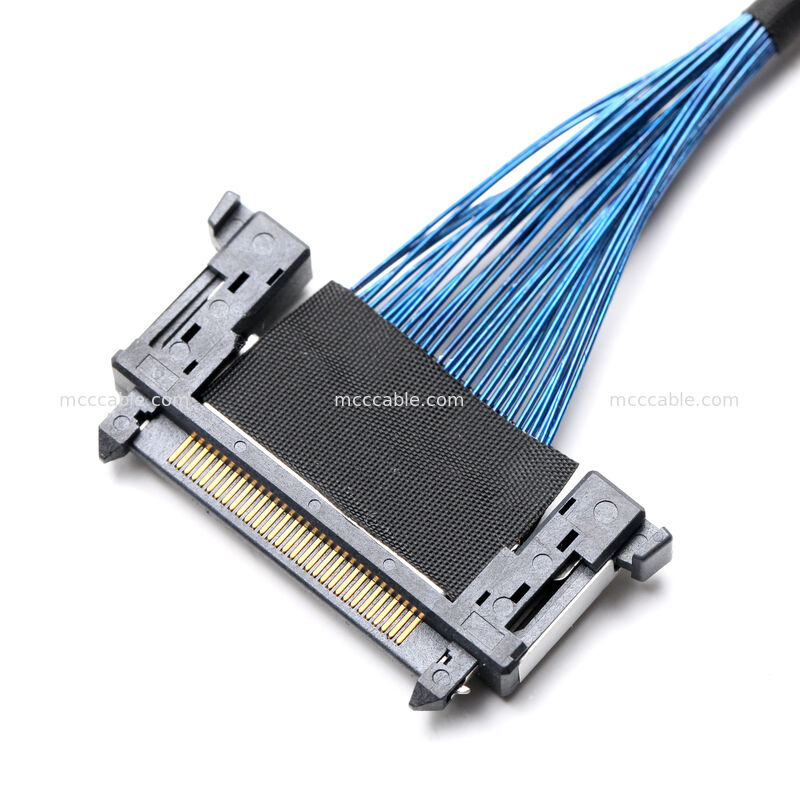

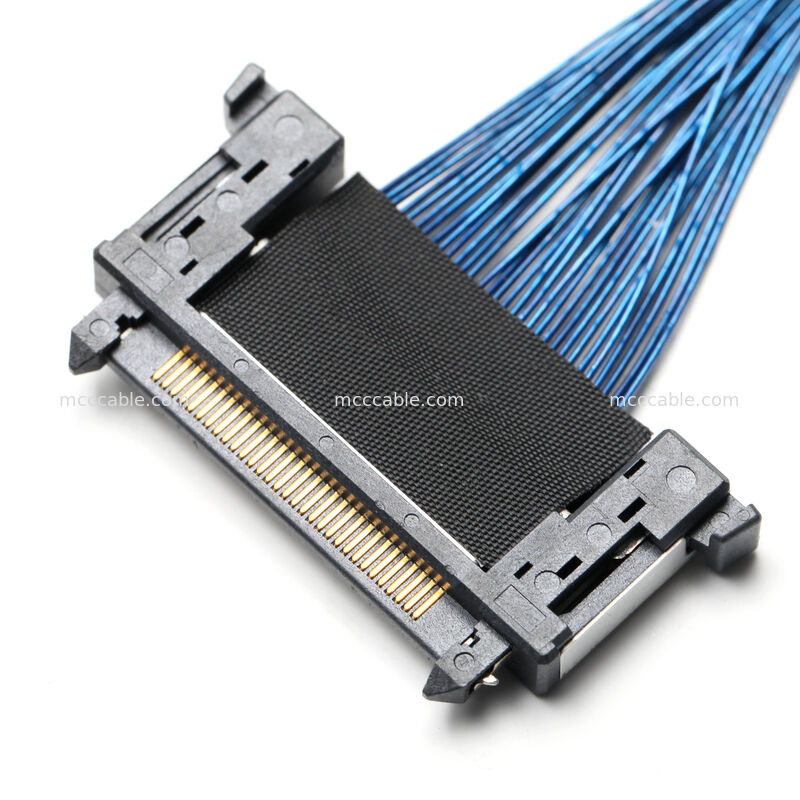

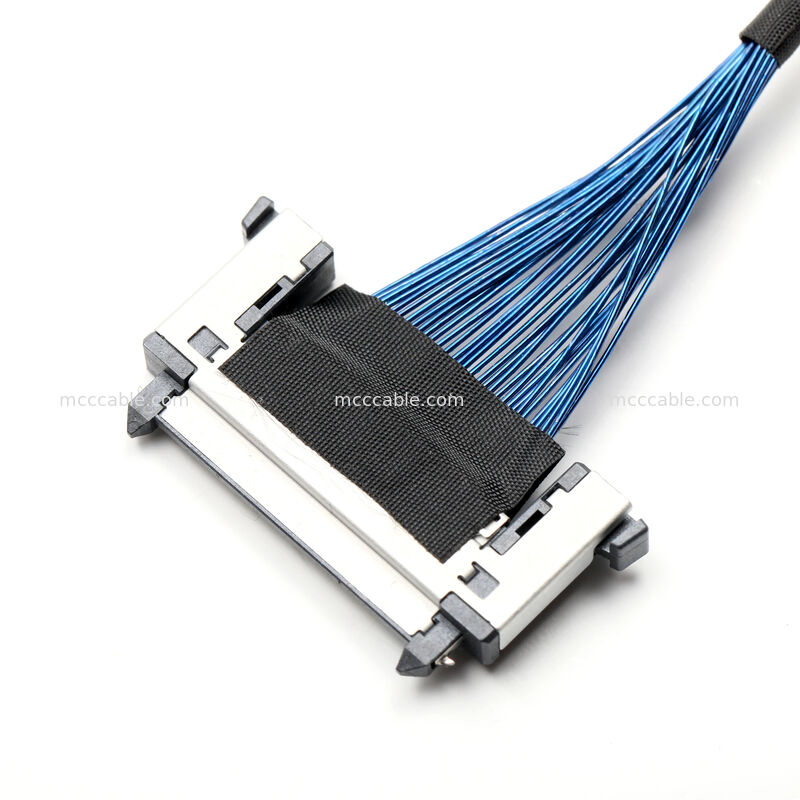

High-Density Signal Cable Assembly met 40AWG blauwe draden en vergrendelingsconnectoren

Signaalkabelassemblage met hoge dichtheid met 40AWG blauwe draden
en vergrendelingsconnectoren



Toepassingen van signaalkabelassemblage met hoge dichtheid:

Deze signaalkabelassemblage met hoge dichtheid is ontworpen voor interne signaaloverdracht
tussen elektronische modules die dicht bij elkaar staan.
Gebaseerd op de compacte connectorstructuur en fijne parallelle bedrading die in
de tekening wordt getoond, wordt deze typisch gebruikt in:

1. Weergavemodules en ingebedde panelen
2. Industriële besturingskaarten met beperkte routeringsruimte
3. Compacte elektronische systemen die stabiele multi-channel signalen vereisen
4. Apparatuur waarbij gecontroleerde kabellengte en connectorretentie cruciaal zijn

Het vergrendelingsconnectorontwerp helpt betrouwbaar contact te behouden in omgevingen waar
trillingen of herhaaldelijk paren kunnen optreden.

Productconfiguratie van signaalkabelassemblage met hoge dichtheid:

Elektrische kenmerken van signaalkabelassemblage met hoge dichtheid:

Volgens de tekeningnotities wordt deze signaalkabelassemblage met hoge dichtheid elektrisch
geverifieerd om stabiele signaaloverdracht te garanderen:

1. 100% open, kortsluiting en intermitterende test toegepast
2. Geleiderweerstand: ≤ 2,0 Ohm
3. Isolatieweerstand: ≥ 2 MΩ @ 200V DC
4. Weerstandsspanning: 250V AC, 0,5 mA, 10 ms

Deze tests helpen consistentie en betrouwbaarheid te garanderen voor multi-pin signaalinterfaces in compacte
elektronische ontwerpen.

Structurele voordelen van signaalkabelassemblage met hoge dichtheid:

De structuur die zowel in de afbeeldingen als in de tekening wordt getoond, benadrukt de betrouwbaarheid in beperkte ruimte:

1. Fijne 40AWG draden maken een hoge pindichtheid mogelijk zonder overmatige kabeldikte
2. Parallelle draadrouting ondersteunt georganiseerde signaalpaden
3. Stoftapefixatie verbetert de trekontlasting en kabelbeheer
4. Vergrendelingsconnectorstructuur verbetert de paarnstabiliteit

Deze constructie is geschikt voor toepassingen waar standaard ronde kabels niet praktisch zijn.

Aangepaste opties voor signaalkabelassemblage met hoge dichtheid:

Hoewel deze assemblage wordt getoond met een gedefinieerde structuur en lengte, wordt maatwerk
ondersteund op productieniveau:

1. Kabellengte kan worden aangepast per systeemlay-out
2. Pin-toewijzing kan de door de klant goedgekeurde tekeningen volgen
3. Draadkleur, bundelmethode en fixatieposities kunnen worden aangepast
4. Elektrische testomvang kan worden afgestemd op de toepassingsvereisten

Alle aangepaste builds worden geproduceerd op basis van bevestigde tekeningen om dimensionale en
elektrische consistentie te garanderen.
