Custom 28AWG LVDS kabel assemblage met 0,5 mm pitch connector voor display systemen

Op maat gemaakte 28AWG LVDS-kabelassemblage

De aangepaste 28AWG LVDS-kabelverzameling is ontworpen voor snelheidsdifferentiële signalen

transmissie tussen elektronische componenten en systemen met betrekking tot een display.

De kabelverzameling maakt gebruik van 28 AWG UL1571-draden en een fijn pitch connectorconfiguratie.

Meerdere differentiaalsignaalparen zijn geïntegreerd in de kabelassemblage om LVDS te ondersteunen

Signalverbindingen.

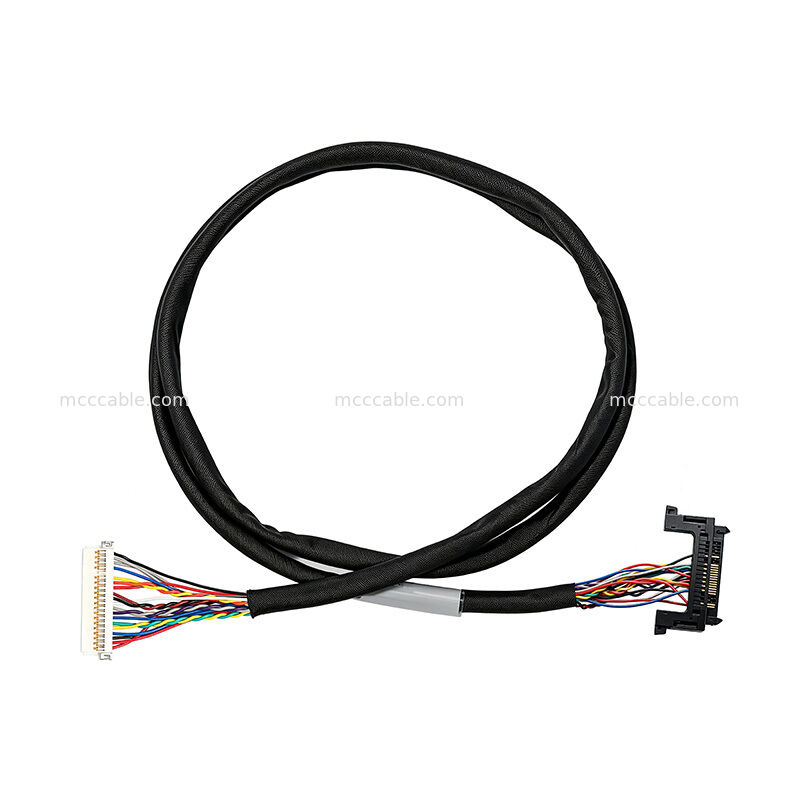

De kabellengte is ongeveer 610 mm (24 inch), met de connector en bedrading

de in overeenstemming met de gespecificeerde voorschriften vervaardigde configuratie.

28AWG LVDS-kabelassemblage specificaties

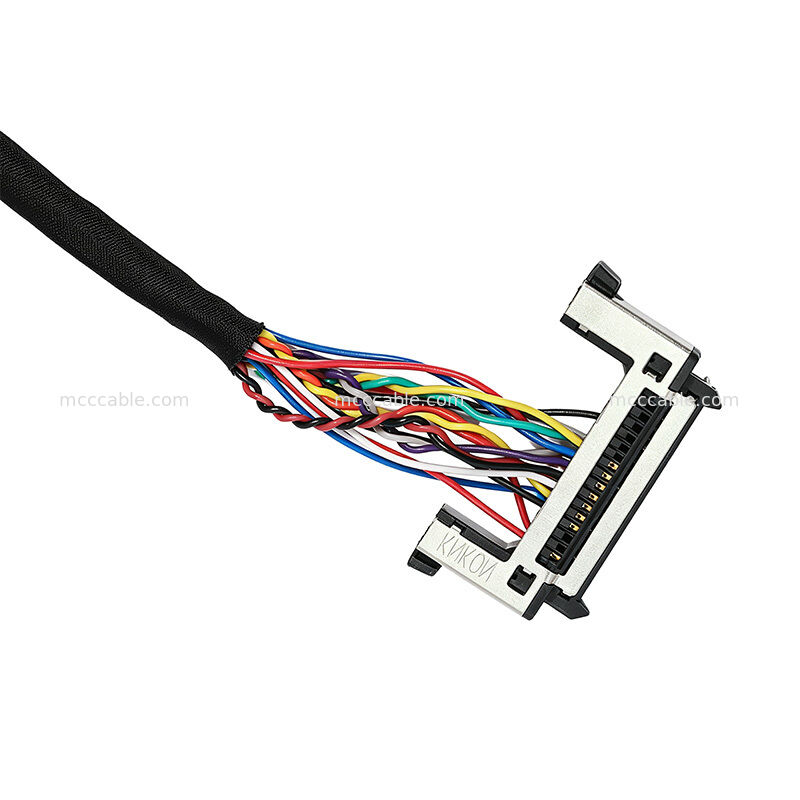

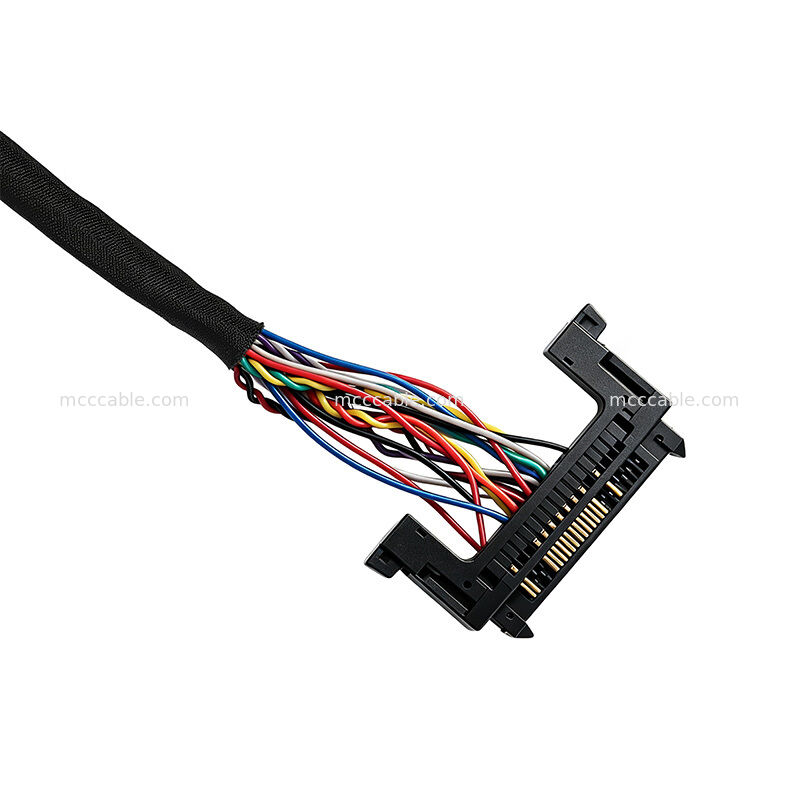

28AWG LVDS-kabel met fijnspitsverbinding

De 28AWG LVDS-kabelverzameling maakt gebruik van een fijn pitch connectorconfiguratie die is ontworpen voor

compacte elektronische toepassingen.

Een connector gebruikt een 0,5 mm toonhoogte, 31-pin behuizing, terwijl de tegenovergestelde kant gebruikt een 20-positie

Deze configuratie biedt een compacte interface voor toepassingen waar connector

de dichtheid en de ruimte voor de routing van kabels zijn belangrijk.

De fijnspitsverbindingsstructuur is geschikt voor compacte elektronische apparatuur die een

LVDS-verbinding met meerdere pinnen.

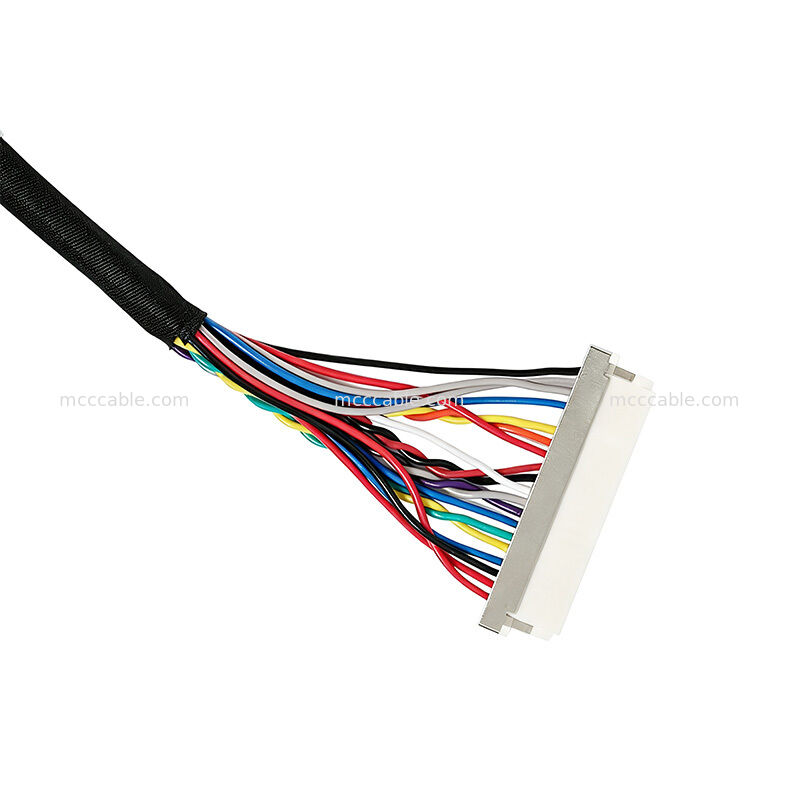

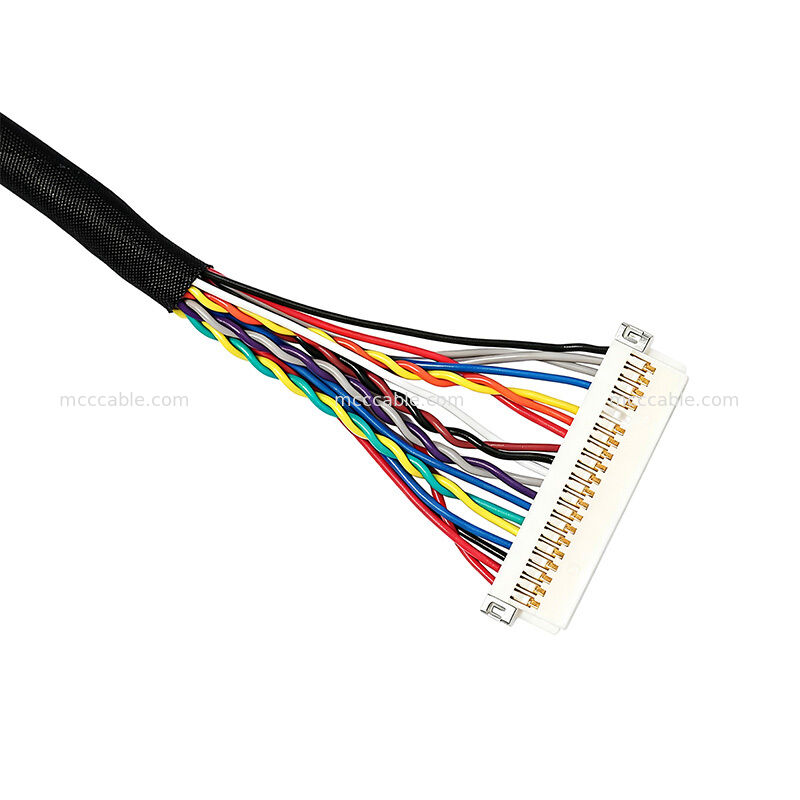

Aangepaste LVDS-kabelbedrading

De aangepaste LVDS-kabelassemblage bevat meerdere differentiële signaalparen voor LVDS

communicatie.

De gespecificeerde signaalconfiguratie omvat:

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• VCC
• GND

De bekabeling bevat ook meerdere grondverbindingen ter ondersteuning van de gespecificeerde

Interface structuur.

Deze multi-paarconfiguratie maakt de kabel geschikt voor toepassingen die georganiseerde

LVDS-differentiële signaaloverdracht.

28AWG UL1571 LVDS Kabelconstructie

De 28AWG UL1571-kabel maakt gebruik van blikjes kopergeleiders met SRPVC-isolatie.

Belangrijkste draad specificaties omvatten:

• 28 AWG-geleider
• 7/0.127 ± 0.009 mm geleiderconstructie
• Ongeveer 0,38 mm referentiediameter van de geleider
• 0.60 ± 0,05 mm buitendiameter van de geïsoleerde draad
• 0.11 mm gemiddelde isolatiedichtheid
• 00,09 mm minimale isolatiedichtheid
• Temperatuur 80°C
• Nomenclatuurspanning 30V

De gespecificeerde kabel heeft tevens een maximale geleiderweerstand van 239 Ω/km bij 20 °C.

LVDS-kabelmontage op maat voor beeldschermsystemen

De aangepaste LVDS-kabelverzameling is geschikt voor elektronische systemen die

compacte multi-pin differentiële signaalverbindingen.

De combinatie van 28 AWG UL1571 bedrading, fijn pitch connector constructie, meerdere

LVDS-differentieelparen en een gedefinieerde kabellengte maken het geschikt voor toepassingen

waar ruimte-efficiënte signaalkabeling vereist is.

Potentiële toepassingen zijn:

• Displaysystemen
• Elektronische apparatuur
• LVDS-interfaceverbindingen
• Interne schermsignalenverbindingen
• Compacte elektronische apparaten
• Buitengepaste combinaties van signaalkabels

Kwaliteitsonderzoek van de LVDS-kabelassemblage

De LVDS-kabelassemblage is onderworpen aan bepaalde eisen inzake elektrische inspectie.

Tot de gespecificeerde kwaliteitseisen behoren:

• 100% open, korte en intermitterende tests
• Maximale geleiderweerstand van 3 Ω
• Minimale isolatieweerstand van 10 MΩ bij 200 V gelijkstroom
• Dimensionele controle van gespecificeerde kenmerken
• Naleving van RoHS 3.0

Deze inspectievereisten ondersteunen een consistente elektrische prestatie en

de productiekwaliteit van de afgewerkte kabelassemblage.
